Поставщик
|
FAST ComTec GmbH |
|
Артикул
|
CPA04S/CPA14S/CPA24S/CPA34S |
|
Типы изделий
|
усилитель |
|
Вес
|
250 г |
|
Габаритные размеры
|
165 × 80 × 30 мм |
|
Тип изделия
|
предусилители |
|
Рабочая температура
|
−40-85 °C |
|
Количество каналов
|
1 |
|
Максимальное напряжение смещения
|
4 кВ |
|
Напряжение питания
|
12 В |
|
Потребляемая мощность
|
Менее 240 мВт |
|
Потребляемый ток
|
Менее 10 мА |
CSPA1X-4S – серия зарядочувствительных предусилителей для регистрации импульсов от детекторов с напряжением смещения до 4 кВ. Высоковольтное исполнение рассчитано на применение в спектрометрических, радиометрических и научно-исследовательских установках.
Устройства преобразуют заряд, поступающий с детектора, в пропорциональный импульс напряжения. Четыре варианта чувствительности позволяют согласовать предусилитель как со слабыми сигналами, так и с импульсами большой амплитуды.
Сигнальный и высоковольтный входы оснащены разъёмами SHV. Такая конструкция предназначена для высоковольтных цепей и препятствует случайному подключению обычных BNC-кабелей.
Рекомендации по выбору
- CSPA10-4S имеет чувствительность 1,4 В/пКл. Это наиболее чувствительный вариант для измерения небольшого входного заряда.
- CSPA11-4S с чувствительностью 150 мВ/пКл сочетает сравнительно высокое усиление с увеличенным диапазоном регистрируемых сигналов.
- CSPA12-4S обеспечивает чувствительность 15 мВ/пКл и подходит для детекторов, формирующих более крупные импульсы.
- CSPA13-4S имеет чувствительность 1,5 мВ/пКл и максимальный динамический диапазон среди представленных моделей.
При выборе необходимо учитывать ожидаемый заряд одного события: слишком высокая чувствительность может привести к насыщению выхода, а слишком низкая – уменьшить амплитуду полезного сигнала относительно шума.
Области применения:
- Полупроводниковые детекторы ионизирующего излучения;
- CdTe- и CZT-детекторы;
- Кремниевые и лавинные фотодиоды;
- Газонаполненные детекторы;
- Рентгеновская и гамма-спектрометрия;
- Радиометрическое оборудование;
- Экспериментальные установки с высоким напряжением смещения.
Безопасность подключения
Работа с напряжением до 4 кВ требует применения источника смещения, кабелей и ответных разъёмов, рассчитанных на соответствующее рабочее напряжение.
Любые подключения необходимо выполнять только при отключённом высоковольтном источнике. Перед подачей напряжения следует проверить правильность соединений, отсутствие повреждений изоляции и надёжность фиксации разъёмов SHV.
Технические характеристики:
Сравнение исполнений
|
Модель |
Артикул |
Чувствительность |

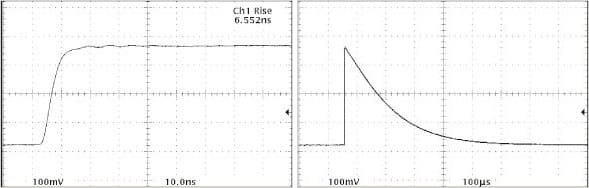

Время нарастания |
Время спада |
|
CSPA10-4S |
CPA04S |
1,4 В/пКл |
7 нс |
140 мкс |
|
CSPA11-4S |
CPA14S |
150 мВ/пКл |
3 нс |
150 мкс |
|
CSPA12-4S |
CPA24S |
15 мВ/пКл |
6 нс |
50 мкс |
|
CSPA13-4S |
CPA34S |
1,5 мВ/пКл |
20 нс |
50 мкс |
Общие характеристики
|
Характеристика |
Значение |
|
Количество каналов |
1 |
|
Сигнальный вход |
SHV |
|
Вход высокого напряжения |
SHV |
|
Максимальное напряжение смещения |
4 кВ |
|
Разделительная ёмкость |
3,3 нФ |
|
Напряжение питания |
+12 В |
|
Потребляемый ток |
Менее 10 мА |
|
Потребляемая мощность |
Менее 240 мВт |
|
Диапазон ненасыщенного выходного сигнала |
От −3 до +3 В |
|
Выходное смещение |
От −0,2 до +0,2 В |
|
Выходное сопротивление |
50 Ом |
|
Рабочая температура |
От −40 до +85 °C |
|
Масса |
250 г |
|
Размер без учёта разъёмов |
126 × 80 × 30 мм |
|
Размер с разъёмами |
165 × 80 × 30 мм |
