Поставщик
|
FAST ComTec GmbH |
|
Типы изделий
|
усилитель |
|
Артикул
|
CPA02S/CPA12S/CPA22S/CPA32S |
|
Вес
|
250 г |
|
Габаритные размеры
|
165 × 80 × 30 мм |
|
Тип изделия
|
предусилители |
|
Рабочая температура
|
−40-85 °C |
|
Количество каналов
|
1 |
|
Максимальное напряжение смещения
|
2 кВ |
|
Напряжение питания
|
12 В |
|
Потребляемая мощность
|
Менее 240 мВт |
|
Потребляемый ток
|
Менее 10 мА |
CSPA1X-2S – семейство одноканальных зарядочувствительных предусилителей для работы с детекторами, которым требуется напряжение смещения до 2 кВ. Сигнальный и высоковольтный входы выполнены на разъёмах SHV, рассчитанных на безопасную коммутацию высоковольтных измерительных цепей.
Предусилитель преобразует короткий импульс тока, поступающий от детектора, в пропорциональный импульс напряжения. В зависимости от ожидаемой величины заряда можно выбрать одну из четырёх модификаций с чувствительностью от 1,4 В/пКл до 1,5 мВ/пКл.
Модели применяются с полупроводниковыми и газонаполненными детекторами, фотодиодами, а также в системах регистрации рентгеновского, гамма- и корпускулярного излучения.
Выбор чувствительности
- CSPA10-2S – высокочувствительная версия для регистрации небольших зарядов и слабых сигналов;
- CSPA11-2S – исполнение со средней чувствительностью и расширенным динамическим диапазоном;
- CSPA12-2S – модель для более крупных входных импульсов с пониженной вероятностью насыщения;
- CSPA13-2S – версия с минимальной чувствительностью и максимальным диапазоном регистрируемого заряда.
Чем выше чувствительность, тем меньше входной заряд требуется для получения заданной амплитуды выходного импульса. Модификации с меньшей чувствительностью подходят для более мощных сигналов.
Области применения:
- CdTe- и CZT-детекторы;
- Полупроводниковые детекторы излучения;
- Кремниевые PIN-фотодиоды;
- Лавинные фотодиоды;
- Газонаполненные детекторы;
- Рентгеновская и гамма-спектрометрия;
- Лабораторные системы импульсных измерений.
Технические характеристики:
Сравнение исполнений
|
Модель |
Артикул |
Чувствительность |

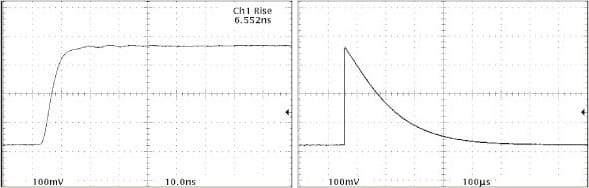

Время нарастания |
Время спада |
|
CSPA10-2S |
CPA02S |
1,4 В/пКл |
7 нс |
140 мкс |
|
CSPA11-2S |
CPA12S |
150 мВ/пКл |
3 нс |
150 мкс |
|
CSPA12-2S |
CPA22S |
15 мВ/пКл |
6 нс |
50 мкс |
|
CSPA13-2S |
CPA32S |
1,5 мВ/пКл |
20 нс |
50 мкс |
Общие характеристики
|
Характеристика |
Значение |
|
Количество каналов |
1 |
|
Сигнальный вход |
SHV |
|
Вход высокого напряжения |
SHV |
|
Максимальное напряжение смещения |
2 кВ |
|
Разделительная ёмкость |
4,7 нФ |
|
Напряжение питания |
+12 В |
|
Потребляемый ток |
Менее 10 мА |
|
Потребляемая мощность |
Менее 240 мВт |
|
Диапазон ненасыщенного выходного сигнала |
От −3 до +3 В |
|
Выходное смещение |
От −0,2 до +0,2 В |
|
Выходное сопротивление |
50 Ом |
|
Рабочая температура |
От −40 до +85 °C |
|
Масса |
250 г |
|
Размер без учёта разъёмов |
126 × 80 × 30 мм |
|
Размер с разъёмами |
165 × 80 × 30 мм |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
FAST ComTec – производитель усилителей, анализаторов и систем регистрации импульсов для научных лабораторий.
