Поставщик
|
Brandnew Technology Co., Ltd |
|
Артикул
|
TO900PDT3 |
|
Типы изделий
|
оптический передатчик |
|
Температура хранения
|
−55 до +125 °C |
|
Спектральный диапазон
|
900–1680 нм |
|
Полоса пропускания
|
8,5 ГГц |
|
Рабочая температура
|
25 °C |
|
Чувствительность фотодиода
|
0,9 А/Вт |
|
Чувствительность приемника
|
−16,0 дБм |
|
Уровень оптической перегрузки
|
+2 дБм |

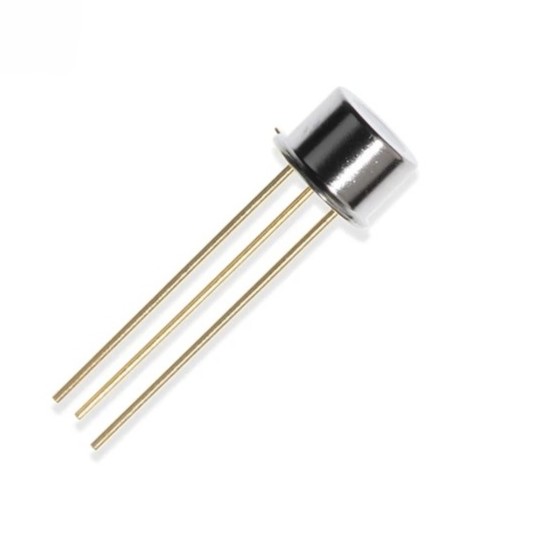

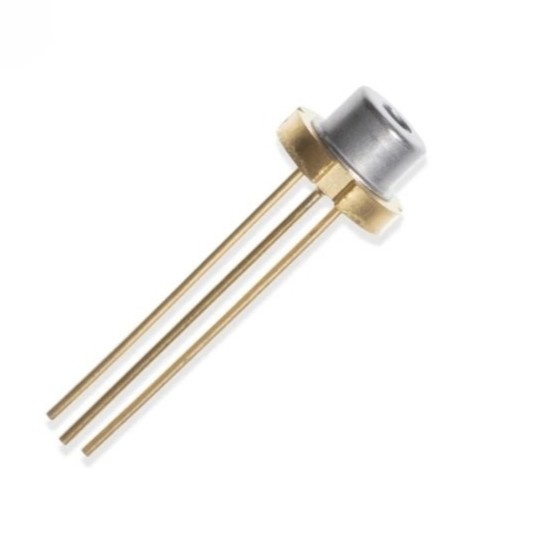

TO900PDT3 – компактный фотоприемный модуль на основе InGaAs/InP PIN-фотодиода со встроенным трансимпедансным усилителем, предназначенный для высокоскоростных волоконно-оптических линий передачи данных. Устройство преобразует входной оптический сигнал в электрический и рассчитано на работу в системах класса 10 Гбит/с.
Широкий спектральный диапазон 900–1680 нм позволяет использовать приемник в основных телекоммуникационных окнах, включая области около 1310 и 1550 нм. Полоса пропускания 8,5 ГГц, чувствительность −16 дБм и низкий темновой ток делают модель подходящей для интеграции в оптические трансиверы и приемные узлы пассивных оптических сетей.
Области применения:
- Высокоскоростные волоконно-оптические приемники;
- Телекоммуникационные приемопередатчики;
- Последовательные системы передачи данных со скоростью до 14,5 Гбит/с;
- Приемные каналы оборудования доступа и магистральной связи;
- Оптические интерфейсы на длинах волн около 1310 и 1550 нм.
Преимущества:
- Полоса пропускания 8,5 ГГц обеспечивает высокое быстродействие, необходимое для систем класса 10G;
- Спектральный диапазон 900–1680 нм позволяет использовать один приемник в различных длинноволновых телекоммуникационных приложениях;
- Темновой ток всего 0,1–0,5 нА способствует снижению собственной шумовой составляющей фотодетектора;
- Оптическая перегрузка до +2 дБм обеспечивает запас по верхней границе динамического диапазона приемника;

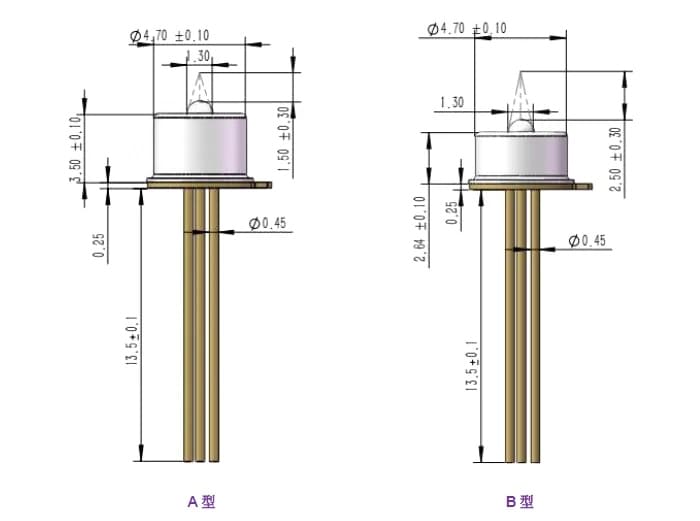

- Компактный корпус подходит для миниатюрных высокочастотных оптоэлектронных модулей;
- InGaAs/InP-фоточувствительная структура оптимизирована для длинноволнового диапазона и востребованных телекоммуникационных окон.
Технические характеристики
|
Параметры |
Характеристики |
|
Материал фотодетектора |
InGaAs/InP |
|
Номинальный класс передачи данных |
10 Гбит/с |
|
Спектральный диапазон |
900–1680 нм |
|
Полоса пропускания |
8,5 ГГц |
|
Чувствительность приемника |
−16,0 дБм |
|
Уровень оптической перегрузки |
+2 дБм |
|
Чувствительность фотодиода |
0,9 А/Вт |
|
Темновой ток |
0,1–0,5 нА |
|
Рабочее напряжение |
3,3 В |
|
Температура хранения |
от −55 до +125 °C |
|
Температура, при которой приведены рабочие характеристики |
25 °C |
|
Максимальная температура пайки |
260 °C |
