Описание
Высококонтрастный тонкопленочный поляризатор 28433 от Optogama представляет собой оптический элемент диаметром 25,4 мм, предназначенный для работы на длине волны 532 нм при угле падения 45°. Поляризатор изготовлен на подложке из УФ-кварца высокого качества и использует многослойное диэлектрическое покрытие, нанесённое методом ионно-лучевого распыления (IBS). Это обеспечивает исключительно высокий коэффициент экстинкции Tp:Ts > 1000:1. Поляризатор эффективно разделяет P- и S-поляризованный свет: P-поляризация пропускается с высоким коэффициентом, а S-поляризация отражается. Устройство предназначено для мощных лазерных применений в УФ и ближнем ИК диапазонах. Толщина элемента — 5 мм. Поляризатор поставляется без оправы.
Характеристики
- Тип: высококонтрастный тонкопленочный поляризатор
- Рабочая длина волны: 532 нм
- Угол падения: 45°
- Диаметр: 25,4 мм
- Толщина: 5 мм
- Материал подложки: УФ-кварц (UVFS)
- Коэффициент экстинкции: Tp:Ts > 1000:1
- Покрытие: многослойное диэлектрическое (IBS)
- Световая апертура: >85%
- Лучевая стойкость: >12 Дж/см² при 1064 нм, 10 нс
- Качество поверхности: 20-10
- Поставляется без оправы
Отрасли применения
Поляризатор 28433 используется в лазерных системах на длине волны 532 нм для разделения поляризации, очистки поляризации и ослабления мощности. Он применяется в научных исследованиях, включая нелинейную оптику и спектроскопию. В промышленности востребован в лазерной обработке материалов, литографии и системах контроля. Благодаря высокой лучевой стойкости подходит для мощных импульсных лазеров. Также используется в оптических изоляторах и системах связи.
Описание

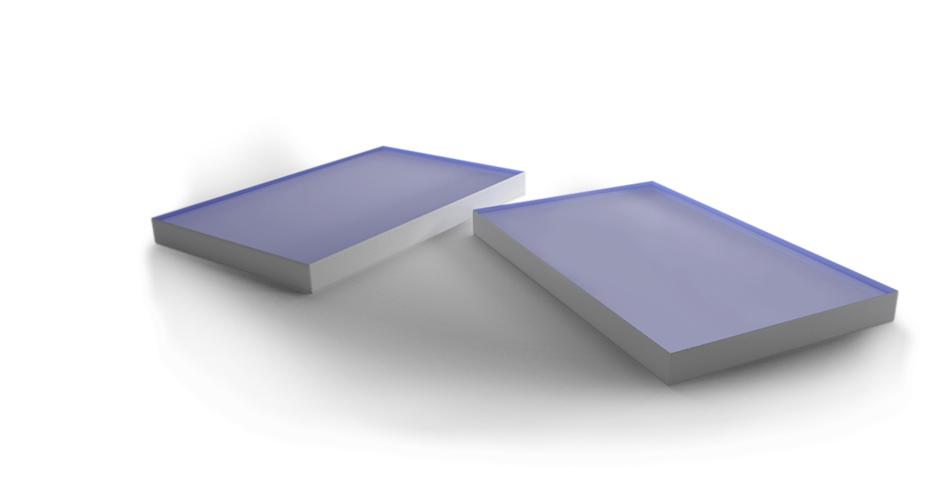

Стандартные тонкопленочные поляризаторы Optogama с высоким контрастом (под углом Брюстера и 45°) обеспечивают высокий коэффициент экстинкции Tp:Ts > 1000:1 благодаря применению ионно-лучевого распыления для нанесения покрытий. Более того, данные поляризаторы идеально подходят для работы с высокими мощностями и УФ-диапазоном. Optogama производит стандартные и сделанные на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из плавленого кварца (UVFS) высокого качества; - Для большинства популярных длин волн лазеров и гармоник; - Выбор угла падения (Брюстера и 45°); - Коэффициент экстинкции Tp:Ts > 1000:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициенты пропускания высококонтрастных поляризаторов
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на поперечные размеры |
+0/0,15 мм |
|
Допуск на толщину |
± 0.25 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45˚ |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/2@632,8 нм для 10 x 20 мм; <λ/2@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для поляризаторов на 1064 нм) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
