Описание
Высококонтрастный тонкоплёночный поляризатор диаметром 25,4 мм, оптимизированный для длины волны 515 нм, предназначен для работы с высокомощными лазерными пучками и обеспечивает очень высокий коэффициент экстинкции Tp:Ts >1000:1. Поляризатор относится к типу thin film polarizer и основан на многослойном диэлектрическом покрытии, нанесённом на субстрат из UVFS (плавленый кварц), что обеспечивает высокую устойчивость к лазерному повреждению и низкие потери.
Поляризатор разделяет p‑поляризованный и s‑поляризованный компоненты: p‑поляризация проходит с высокой передачей (>95%), а s‑поляризация отражается с коэффициентом отражения >99,5% при угле падения около 45° или угле Брюстера (в зависимости от конфигурации). Диаметр 25,4 мм делает поляризатор совместимым со стандартными оправами и системами для 1" оптики.
Характеристики
Поляризатор Optogama 28436 имеет диаметр 25,4 мм, толщину около 3–5 мм, субстрат UVFS и многослойное диэлектрическое покрытие для длины волны 515 нм. Он обеспечивает коэффициент экстинкции Tp:Ts >500:1 или >1000:1 (для высококонтрастных версий), передачу p‑поляризации >95% и отражение s‑поляризации >99,5%. Допуски на размер: поперечные +0/‑0,15 мм, толщину ±0,25 мм, параллелизм <30 угловых секунд.
Качество поверхностей 20‑10 S‑D, плоскостность <λ/8 @632,8 нм для области 10 × 20 мм и <λ/6 @632,8 нм для 20 × 40 мм; для круглого Ø25,4 мм значения сопоставимы. Искажение волнового фронта <λ/10 @632,8 нм для малых размеров обеспечивает высокое качество оптики. Порог лазерного повреждения >12 Дж/см² при 1064 нм, 10 нс (для поляризаторов на 1064 нм), что свидетельствует о высокой стойкости покрытия к интенсивному излучению.
Отрасли применения
Тонкоплёночные поляризаторы Optogama используются в высокомощных лазерных системах, где необходимо разделить или управлять поляризацией пучка при больших интенсивностях. Поляризатор на 515 нм подходит для работы с зелёными лазерными источниками, в том числе гармониками лазеров, и применяется в системах обработки материалов, лазерной диагностики и визуализации.
В научных исследованиях такие поляризаторы используются в экспериментах по нелинейной оптике, усилению и генерации гармоник, в системах стабилизации поляризации и оптических изоляторах. В промышленности они применяются в лазерных установках, где управление поляризацией критично для эффективности процесса и безопасности. Высокий коэффициент экстинкции и высокий порог повреждения делают тонкоплёночные поляризаторы привлекательной альтернативой призменным и кубическим поляризаторам.
Описание

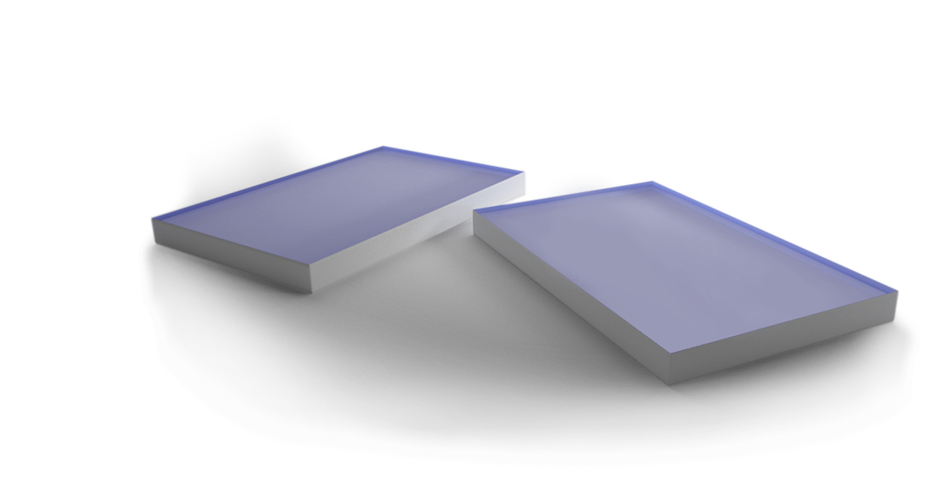

Стандартные тонкопленочные поляризаторы Optogama с высоким контрастом (под углом Брюстера и 45°) обеспечивают высокий коэффициент экстинкции Tp:Ts > 1000:1 благодаря применению ионно-лучевого распыления для нанесения покрытий. Более того, данные поляризаторы идеально подходят для работы с высокими мощностями и УФ-диапазоном. Optogama производит стандартные и сделанные на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из плавленого кварца (UVFS) высокого качества; - Для большинства популярных длин волн лазеров и гармоник; - Выбор угла падения (Брюстера и 45°); - Коэффициент экстинкции Tp:Ts > 1000:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициенты пропускания высококонтрастных поляризаторов
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на поперечные размеры |
+0/0,15 мм |
|
Допуск на толщину |
± 0.25 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45˚ |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/2@632,8 нм для 10 x 20 мм; <λ/2@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для поляризаторов на 1064 нм) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
