Описание
Высококонтрастный тонкоплёночный поляризатор диаметром 25,4 мм предназначен для разделения линейных поляризаций и работы с лазерным излучением на длине волны 1030 нм. Многослойное диэлектрическое покрытие формирует различное оптическое поведение для P- и S-компонент падающего пучка: одна поляризация преимущественно проходит через элемент, а ортогональная составляющая отражается. Благодаря этому поляризатор можно использовать одновременно как анализатор и как поляризационный светоделитель.
Рабочая длина волны 1030 нм характерна для ряда мощных волоконных и твердотельных лазеров. Высокий контраст позволяет уменьшить долю нежелательной поляризационной компоненты, повысить стабильность эксперимента и обеспечить корректную работу компонентов, чувствительных к ориентации электрического поля. Круглая форма диаметром 1 дюйм совместима со стандартными оправами и поворотными держателями.
Для получения расчётного коэффициента экстинкции поляризатор устанавливают под заданным углом падения и ориентируют относительно плоскости поляризации лазера. Поворот оправы позволяет плавно изменять прошедшую или отражённую мощность при использовании совместно с волновой пластиной. При монтаже следует учитывать направление распространения, маркировку рабочей поверхности, допустимую плотность мощности и требования к чистоте покрытия.
Характеристики
- Тип: высококонтрастный тонкоплёночный поляризатор.
- Диаметр: 25,4 мм.
- Расчётная длина волны: 1030 нм.
- Спектральная область: ближний инфракрасный диапазон.
- Оптическая функция: разделение P- и S-поляризаций.
- Покрытие: многослойное диэлектрическое поляризационное.
- Монтаж: стандартные оправы для оптики диаметром 1 дюйм.
- Особенности: высокий коэффициент экстинкции и возможность использования в поляризационных аттенюаторах.
Отрасли применения
- Волоконные и твердотельные лазерные системы.
- Управление мощностью лазерного излучения.
- Интерферометрия и оптическая метрология.
- Спектроскопия с контролируемой поляризацией.
- Поляризационная визуализация.
- Исследования нелинейных и анизотропных материалов.
Описание

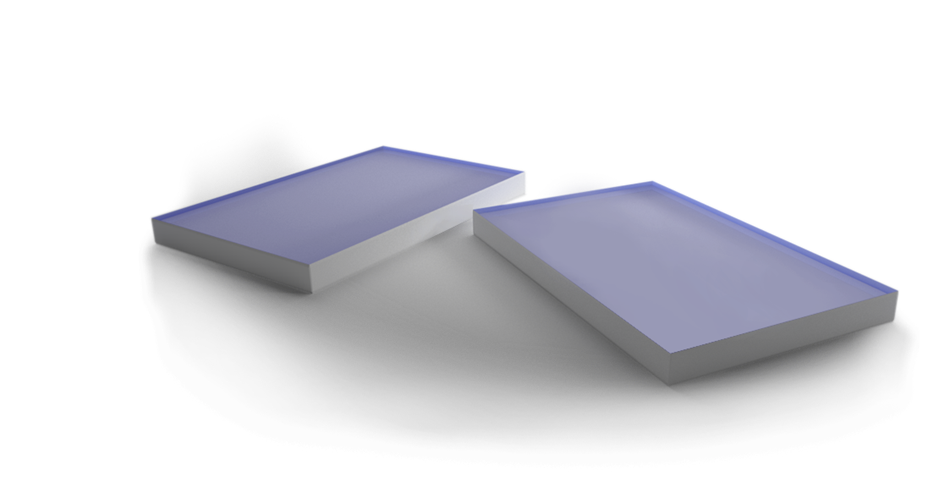

Стандартные тонкопленочные поляризаторы Optogama с высоким контрастом (под углом Брюстера и 45°) обеспечивают высокий коэффициент экстинкции Tp:Ts > 1000:1 благодаря применению ионно-лучевого распыления для нанесения покрытий. Более того, данные поляризаторы идеально подходят для работы с высокими мощностями и УФ-диапазоном. Optogama производит стандартные и сделанные на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из плавленого кварца (UVFS) высокого качества; - Для большинства популярных длин волн лазеров и гармоник; - Выбор угла падения (Брюстера и 45°); - Коэффициент экстинкции Tp:Ts > 1000:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициенты пропускания высококонтрастных поляризаторов
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на поперечные размеры |
+0/0,15 мм |
|
Допуск на толщину |
± 0.25 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45˚ |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/2@632,8 нм для 10 x 20 мм; <λ/2@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для поляризаторов на 1064 нм) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
