Описание

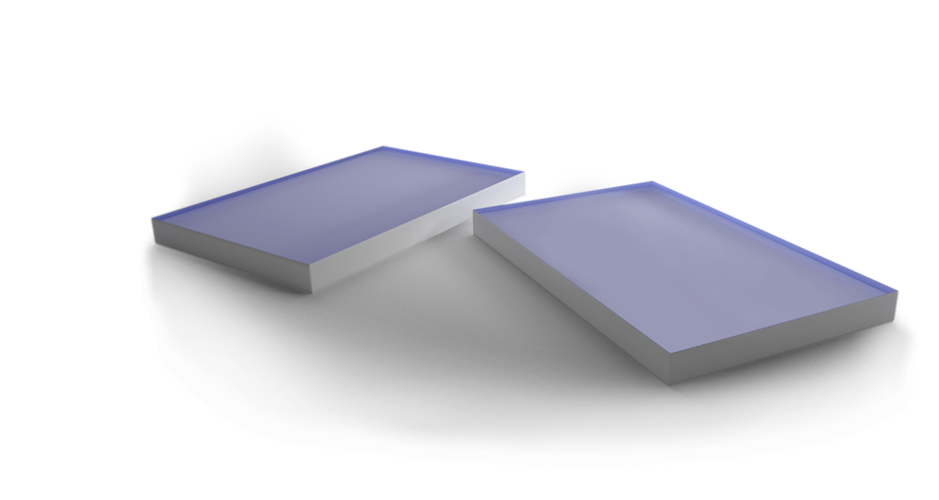

Высококонтрастные тонкоплёночные поляризаторы артикула 28429 от Optogama представляют собой пластинки размером 10×20 мм, работающие на принципе интерференции в многослойных диэлектрических покрытиях, нанесённых на подложку из плавленого кварца. Поляризаторы оптимизированы для длины волны 1030 нм, что соответствует излучению волоконных лазеров на иттербии и пикосекундных лазерных систем. При падении света под углом, близким к углу Брюстера (обычно около 56° для кварца), покрытие эффективно пропускает p-поляризованную компоненту и отражает s-поляризованную. Коэффициент экстинкции превышает 10 000:1, что обеспечивает чрезвычайно высокую чистоту линейной поляризации прошедшего пучка. Тонкоплёночная конструкция обладает высокой лучевой стойкостью (до 20 Дж/см² в импульсном режиме), что делает поляризаторы пригодными для внутрирезонаторного использования в мощных лазерах. Размер 10×20 мм удобен для монтажа в стандартные прямоугольные держатели. Поляризаторы могут использоваться как по отдельности, так и в паре для создания оптических изоляторов или аттенюаторов. Optogama гарантирует высокую точность изготовления и предоставляет индивидуальные кривые пропускания. Изделие поставляется в защитном контейнере. Это ключевой компонент для фемтосекундных усилителей и нелинейно-оптических экспериментов.
Характеристики
Производитель/артикул: Optogama 28429. Тип: тонкоплёночный поляризатор (TFP). Размеры: 10 мм × 20 мм (±0,1 мм). Толщина: ~2 мм. Рабочая длина волны: 1030 нм. Угол падения: ~56° (угол Брюстера для подложки). Пропускание p-поляризации: >95%. Отражение s-поляризации: >99,5%. Коэффициент экстинкции: >10 000:1. Лучевая стойкость: >20 Дж/см² (10 нс, 1030 нм). Материал подложки: плавленый кварц (UVFS). Качество поверхности: 20-10 scratch-dig. Рабочая температура: до +150°C.
Отрасли применения
Поляризаторы 28429 используются в фемтосекундных усилителях на иттербиевых кристаллах для выделения p-поляризованного излучения. В нелинейной оптике они служат для создания высококонтрастных оптических изоляторов и циркуляторов. В системах квантовой криптографии применяются для приготовления поляризационно-закодированных состояний фотонов. Также востребованы в научных исследованиях по лазерной плазме и ускорению частиц.
Описание
Стандартные тонкопленочные поляризаторы Optogama с высоким контрастом (под углом Брюстера и 45°) обеспечивают высокий коэффициент экстинкции Tp:Ts > 1000:1 благодаря применению ионно-лучевого распыления для нанесения покрытий. Более того, данные поляризаторы идеально подходят для работы с высокими мощностями и УФ-диапазоном. Optogama производит стандартные и сделанные на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из плавленого кварца (UVFS) высокого качества; - Для большинства популярных длин волн лазеров и гармоник; - Выбор угла падения (Брюстера и 45°); - Коэффициент экстинкции Tp:Ts > 1000:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициенты пропускания высококонтрастных поляризаторов
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на поперечные размеры |
+0/0,15 мм |
|
Допуск на толщину |
± 0.25 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45˚ |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/2@632,8 нм для 10 x 20 мм; <λ/2@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для поляризаторов на 1064 нм) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
