Описание

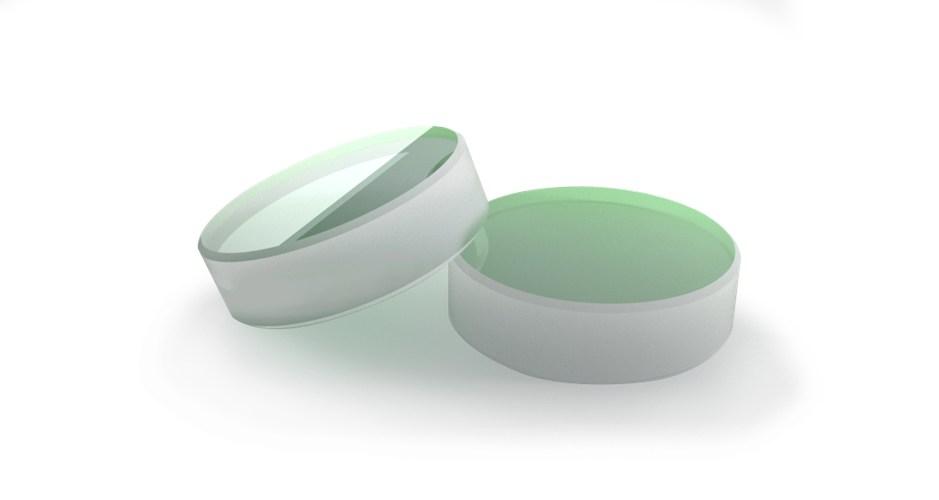

1520-1570 нм (артикул Optogama 6535) — выходное зеркало лазерного резонатора. Лазерный резонатор — это оптическая система из двух зеркал, между которыми многократно проходит и усиливается свет, порождая лазерное излучение; одно из зеркал резонатора делают полностью отражающим, а второе, выходное, — лишь частично отражающим, чтобы часть накопленной внутри резонатора энергии могла выходить наружу в виде рабочего лазерного луча.
Процент отражения выходного зеркала — один из ключевых параметров, определяющих итоговую эффективность и мощность лазера: слишком высокое отражение оставляет внутри резонатора много энергии, но выпускает наружу лишь слабый луч, а слишком низкое отражение выпускает много энергии, но мешает излучению как следует накопиться и усилиться внутри резонатора, — поэтому для каждого конкретного типа лазера производитель подбирает оптимальный процент отражения выходного зеркала.
Второе, полностью отражающее зеркало резонатора (которое поставляется отдельно и не входит в комплект данного изделия) вместе с этим выходным зеркалом образует законченную оптическую полость лазера — именно между этими двумя зеркалами и происходит многократное усиление света, порождающее итоговое лазерное излучение.
Изделие с артикулом 6535 выпущено литовской компанией Optogama, специализирующейся на прецизионной лазерной оптике, изготавливаемой под конкретные технические требования заказчика, а не по единому усреднённому стандарту, — каждая партия проходит собственный цикл расчёта и контроля оптических параметров.
Характеристики
- Артикул: 6535; производитель: Optogama
- Рабочий диапазон: 1520-1570 нм нм
- Коэффициент отражения: 90% ± 3%
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Выходные зеркала лазерных резонаторов Optogama используются в стабильных лазерных резонаторах для излучения части энергии, циркулирующей в резонаторе лазера. Необходимо тщательно выбрать правильное пространственно-постоянное отношение отражения / пропускания выходного зеркала для оптимизации работы лазера и предотвращения повреждения внутрирезонаторных оптических элементов. Передняя поверхность выходных зеркал частично покрыта отражающим покрытием в определенном диапазоне длин волн, а задняя поверхность имеет антиотражающее покрытие, чтобы предотвратить потери. Более того, выходные зеркала Optogama лазерного резонатора могут быть успешно реализованы как аттенюаторы для ослабления мощности лазера с фиксированным коэффициентом для определенного диапазона длин волн.
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартные размеры: ⌀25.4x5 мм; - Отражение: 50% - 99%; - Изготовление на заказ. |
Применения: - Выходные зеркала стабильных резонаторов; - Аттенюаторы. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленный кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 arcsec |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8@632.8 нм |
|
Задняя поверхность |
Антиотражающее покрытие для рабочей длины волны |
|
Порог повреждения |
>10 Дж/см2@1064 нм, 10 нс (для зеркал 1020-1070 нм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
