CR-210 – одноканальный модуль восстановления базовой линии для импульсных измерительных систем. Он устанавливается после формирующего усилителя CR-200 и компенсирует смещение нулевого уровня, возникающее при средней и высокой частоте регистрации событий.

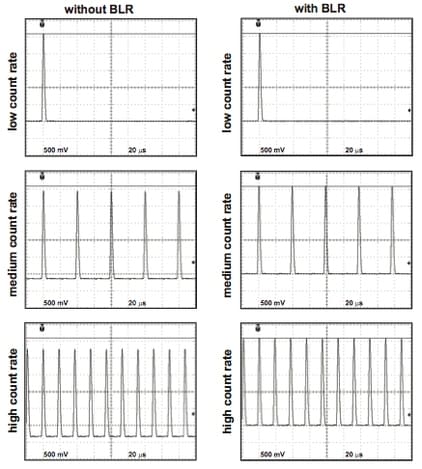

При увеличении частоты следования импульсов базовая линия на выходе формирующего усилителя может постепенно смещаться относительно нуля. Из-за этого изменяется измеряемая высота импульсов и ухудшается разрешение амплитудного спектра. CR-210 возвращает базовый уровень к нулевому потенциалу, сохраняя при этом гауссову форму полезных импульсов.
Модуль подходит для систем, в которых частота событий меняется во время измерения. Схема автоматически корректирует базовую линию при повышении и снижении интенсивности входного потока.
Преимущества:
- Восстановление нулевого уровня после формирующего усилителя;
- Уменьшение погрешности измерения амплитуды при изменяющейся частоте событий;
- Сохранение гауссовой формы входного импульса;
- Единичный коэффициент передачи;
- Совместимость с формирующими усилителями серии CR-200;
- Компактное восьмиконтактное SIP-исполнение;
- Возможность установки на оценочную плату CR-160-R9;
- Работа только с положительными входными импульсами.
Области применения:
CR-210 применяется в спектрометрических и других импульсных измерительных системах, где выходные сигналы формирующего усилителя следуют с переменной или высокой частотой. Модуль устанавливается после CR-200 и перед последующим выходным каскадом либо регистрирующим оборудованием.
Принцип работы

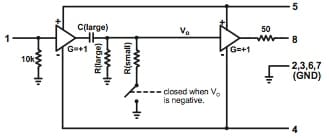

CR-210 подключают к выходу гауссова формирующего усилителя. Модуль отслеживает изменение базового уровня и корректирует его, удерживая нулевую линию около потенциала земли.

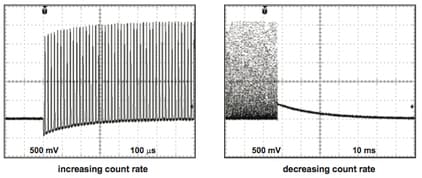

При повышении частоты событий коррекция происходит с постоянной времени около 200 мкс. После снижения частоты возврат выполняется медленнее – с постоянной времени около 20 мс. Различные скорости коррекции позволяют стабилизировать базовую линию без существенного искажения полезного импульса.
Технические характеристики:
|
Характеристики |
Значение |
|
Количество каналов |
1
|
|
Коэффициент передачи |
1 |
|
Полярность входных импульсов |
Положительная |
|
Спектральная плотность шума |
50 нВ/√Гц |
|
Входное сопротивление |
10 кОм |
|
Выходное сопротивление |
50 Ом |
|
Максимальный выходной ток |
35 мА |
|
Максимальное выходное напряжение |
Приблизительно +Vs − 0,6 В |
|
Напряжение питания |
От ±6 до ±13 В |
|
Потребление |
17 мА / 13 мА |
|
Рабочая температура |
От −40 до +85 °C |
|
Подключение |

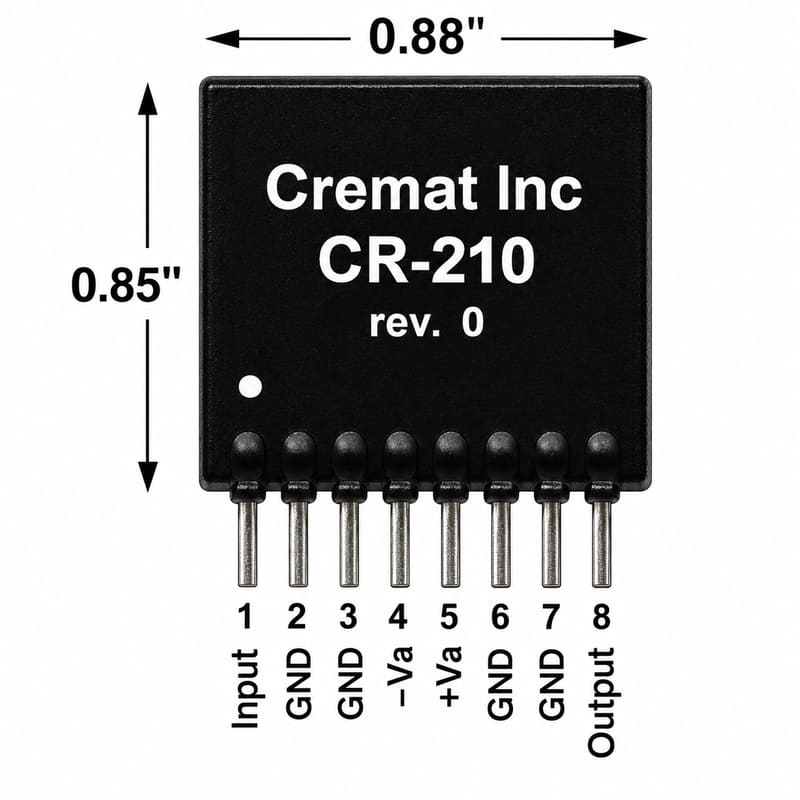

8-контактный SIP, шаг 2,54 мм |
|
Постоянная времени коррекции при повышении частоты |
200 мкс |
|
Постоянная времени коррекции при снижении частоты |
20 мс |
|
Артикул |
HY215 |
