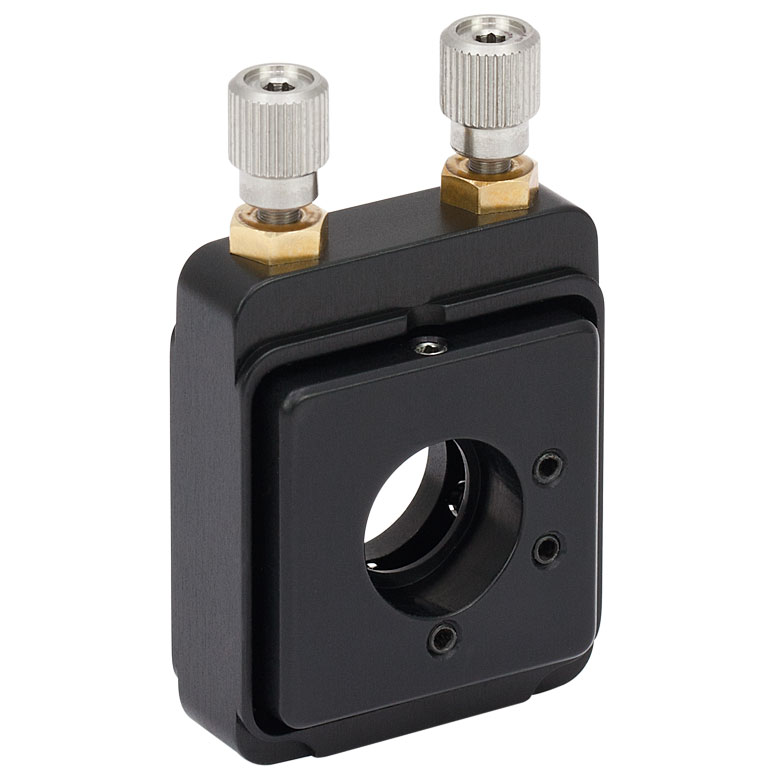

VM05 - Кинематический держатель с вертикальным приводом, для оптических элементов Ø1/2", Thorlabs

Описание

VM05 — это кинематический держатель с вертикальным приводом (vertical drive) для оптических элементов диаметром 1/2 дюйма, производства Thorlabs, предназначенный для юстировки угла наклона оптики в приложениях, где ориентация регулировочных винтов в вертикальной плоскости обеспечивает более удобный доступ по сравнению со стандартной горизонтальной компоновкой держателей. Такая конструкция особенно востребована при плотной компоновке оптических элементов в кейдж-системах и других сборках, где боковой доступ к регулировочным винтам ограничен соседними компонентами, а доступ сверху остаётся свободным.

Кинематическая схема держателя с тремя точками опоры (двумя регулировочными и одной пружинной) обеспечивает независимую юстировку угла наклона оптического элемента по двум взаимно перпендикулярным осям при сохранении неизменного положения точки контакта пучка с оптикой. Малый посадочный диаметр 1/2 дюйма делает данный держатель пригодным для компактных оптических сборок и кейдж-систем малого диаметра 16 или 30 мм, где важна минимизация занимаемого объёма при сохранении полного функционала прецизионной угловой юстировки. Вертикальная ориентация приводов регулировки позволяет оператору осуществлять настройку держателя, не отвлекаясь на элементы, расположенные по бокам оптической сборки.

Держатели с вертикальным приводом дополняют линейку стандартных кинематических держателей Thorlabs, предоставляя разработчикам оптических систем дополнительную гибкость при выборе оптимальной ориентации органов управления в зависимости от конкретной компоновки экспериментальной установки. Такая эргономика особенно ценится при построении многоярусных или плотно упакованных оптических схем, где традиционное расположение регулировочных винтов создавало бы неудобства при настройке. Совместимость держателя с элементами диаметром 1/2 дюйма делает его подходящим для широкого круга миниатюрных линз, зеркал и светофильтров стандартного малого типоразмера.

Характеристики

Размер устанавливаемой оптики: Ø1/2" (12.7 мм). Тип держателя: кинематический, с вертикальным приводом регулировочных винтов. Количество осей регулировки: две (наклон по двум перпендикулярным направлениям). Материал: анодированный алюминий. Назначение: угловая юстировка оптики в компактных и плотно скомпонованных сборках.

Отрасли применения

Держатель VM05 применяется при построении компактных оптических и лазерных сборок, где ограничен боковой доступ к регулировочным винтам держателя. Он используется в кейдж-системах и многоярусных оптических схемах фотонных лабораторий, требующих удобной вертикальной юстировки угла наклона малогабаритной оптики. Также держатель находит применение в приборостроении при разработке компактных оптических модулей с плотной компоновкой компонентов.
