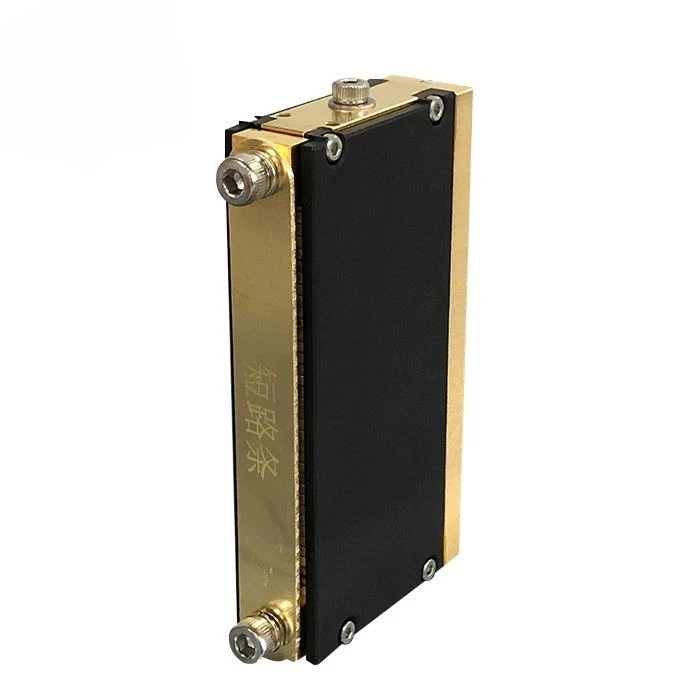

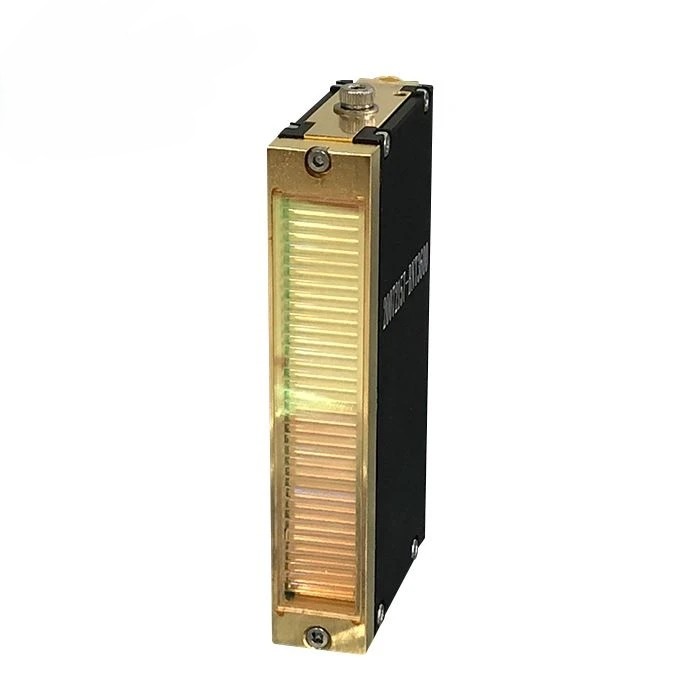

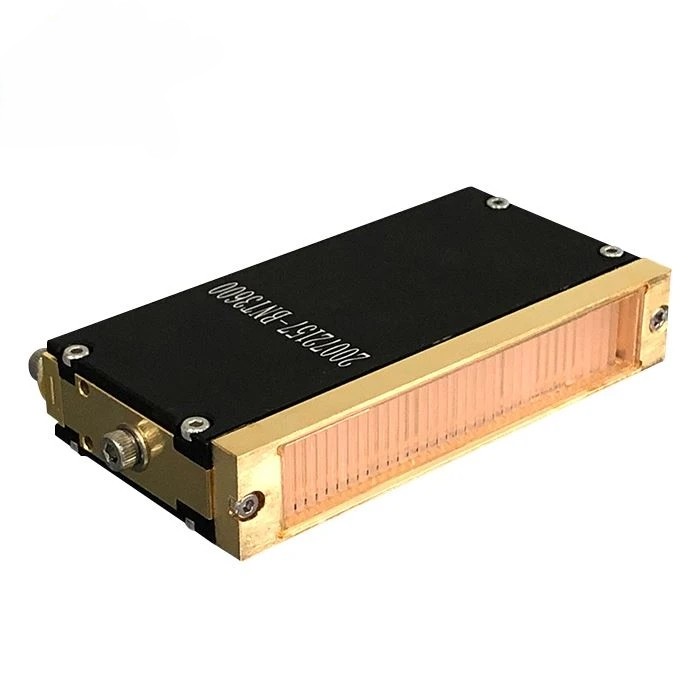

Вертикальная сборка лазерных диодных линеек WC940VS2000, 2000 Вт, 940 нм

WC940VS2000 – высокомощная вертикальная сборка лазерных диодных линеек с суммарной выходной оптической мощностью 2000 Вт на длине волны 940 нм. Модуль включает 20 лазерных линеек мощностью по 100 Вт и предназначен для создания компактных источников интенсивного излучения ближнего инфракрасного диапазона.

Для эффективного отвода тепла сборка оснащается системой жидкостного охлаждения с использованием деионизованной воды. Такая конструкция обеспечивает необходимый температурный режим при работе на киловаттном уровне мощности. Электрооптическая эффективность преобразования составляет не менее 55 %, что особенно важно для высокомощных диодных лазерных систем.

Стандартная расходимость излучения по быстрой оси составляет 70° FWHM, а при использовании встроенной оптики – коллиматора быстрой оси, она уменьшается до значения менее 1°. По медленной оси расходимость составляет 12° FWHM. Это позволяет значительно упростить последующее формирование и ввод лазерного пучка в оптическую систему.

Области применения:

• Медицинские лазерные системы;
• Специализированное оборудование оборонного назначения;
• Высокомощные полупроводниковые лазерные источники;
• Системы оптической накачки;
• Научно-исследовательские лазерные установки;
• Оборудование, требующее киловаттной мощности в диапазоне 940 нм;
• Специализированные оптические и оптоэлектронные комплексы.

Преимущества:

• Суммарная оптическая мощность 2 кВт позволяет использовать сборку в высокоэнергетических лазерных системах;
• 20 диодных линеек по 100 Вт обеспечивают высокую плотность мощности в компактной вертикальной компоновке;
• Электрооптическая эффективность не менее 55 % снижает долю энергии, преобразуемой в тепло, и повышает общую энергетическую эффективность системы;
• Коллиматор быстрой оси уменьшает расходимость до <1°, облегчая дальнейшее формирование лазерного пучка;
• Спектральная ширина ≤5 нм обеспечивает концентрацию мощности в относительно узком диапазоне длин волн;
• Жидкостное охлаждение деионизованной водой обеспечивает эффективный теплоотвод от всех элементов вертикальной сборки;
• TE-поляризация позволяет учитывать состояние поляризации при проектировании последующей оптической системы;
• Температура хранения от −40 до +80 °C расширяет допустимые условия транспортировки и хранения модуля.

Технические характеристики
