Поставщик
|
Brandnew Technology Co., Ltd |
|
Артикул
|
VC850SMD1 |
|
Типы изделий
|
VCSEL диоды |
|
Дифференциальная эффективность
|
0,87 Вт/А |
|
Выходная оптическая мощность
|
1 Вт |
|
Температура хранения
|
−40 до +105 °C |
|
Рабочее напряжение
|
2,2 В |
|
Длина волны (нм)
|
850 нм |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
840-860 |
|
Рабочая температура
|
−40 до +85 °C |

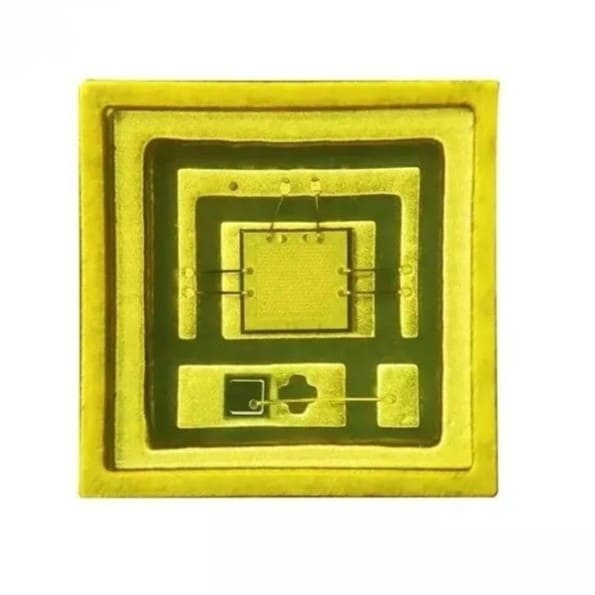

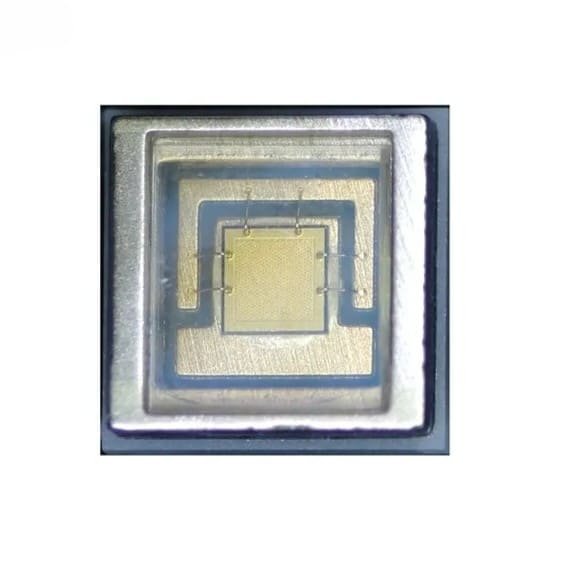

VCSEL SMD лазерный диод 850 нм мощностью 1 Вт предназначен для компактных инфракрасных модулей, где требуется стабильный источник излучения с контролируемым профилем пучка и возможностью мониторинга оптической мощности. Компонент выполнен в SMD-формате и подходит для поверхностного монтажа на печатную плату.
Диод формирует круговой симметричный пучок с углом 18°, что упрощает работу с внешней оптикой и позволяет использовать изделие в сенсорных, дальномерных и осветительных системах. Подложка из AlN обеспечивает улучшенный теплоотвод, а технология оксидной изоляции способствует стабильной работе и высокой надежности излучателя.
Преимущества:
- Выходная оптическая мощность 1 Вт;
- Рабочая длина волны 850 ± 10 нм;
- SMD-исполнение для поверхностного монтажа;
- Круговой симметричный профиль излучения;
- Угол пучка 18°;
- Низкий пороговый ток 0,15 А;
- Эффективность преобразования мощности 35 %;
- Подложка из нитрида алюминия.
Области применения:
- 3D-сенсорика;
- LiDAR-модули;
- Инфракрасная подсветка;
- Датчики приближения;
- Медицинские оптические приборы;
- OEM-модули с контролем выходной мощности;
- Компактные ИК-излучатели для промышленной электроники.
Технические характеристики
|
Параметры |
Характеристики |
|
Центральная длина волны |
850 ± 10 нм |
|

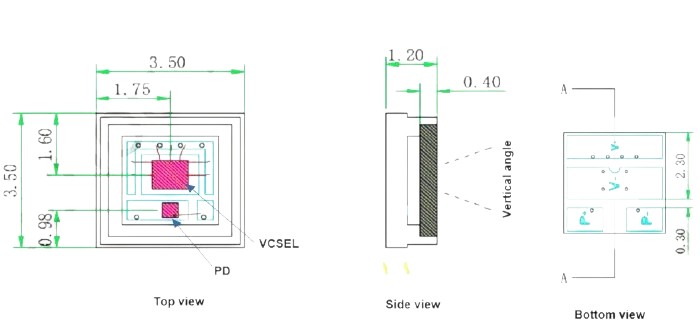

Область излучения |
354 × 355 мкм |
|
Выходная оптическая мощность |
1 Вт |
|
Угол пучка |
18° |
|
Температурный дрейф длины волны |
0,07 нм/°C |
|
Пороговый ток |
0,15 А |
|
Прямой рабочий ток |
1,3 А |
|
Прямое напряжение лазера |
2,2 В |
|
Дифференциальная эффективность |
0,87 Вт/А |
|
Эффективность преобразования мощности |
35 % |
|
Последовательное сопротивление |
0,71 Ом |
|
Рабочая температура корпуса |
от −40 до +85 °C |
|
Температура хранения |
от −40 до +105 °C |
|
Температура пайки |
260 °C, до 10 с |
