Описание

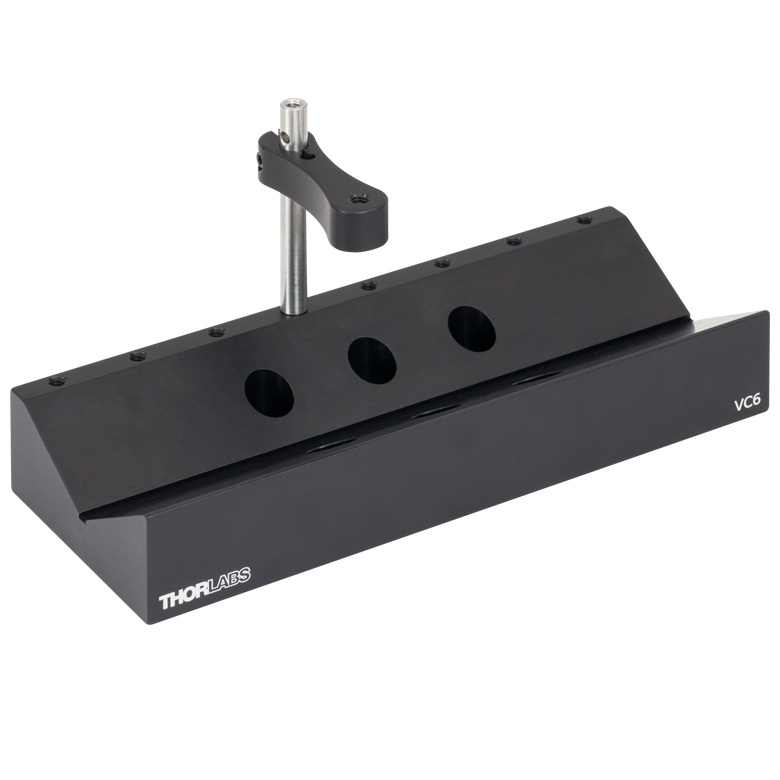

Thorlabs VC6 — V-образный зажим с фиксирующей рукояткой PM4, предназначенный для удержания цилиндрических стержней, трубок и других круглых элементов в оптомеханических конструкциях. Длина 6 дюймов обеспечивает удобный вынос крепежной точки и позволяет работать с крупными или удаленными от основания узлами. V-образная геометрия направляет цилиндрический компонент к линии опоры, а рукоятка PM4 дает возможность быстро зафиксировать положение без использования отдельного инструмента.
Зажим подходит для построения каркасных систем, крепления стоек и создания регулируемых пространственных сборок. Он может использоваться при монтаже оптических элементов, камер, осветителей, экранов и вспомогательных механических компонентов. Стабильность зависит от соответствия диаметра зажима и устанавливаемого стержня, качества опорной поверхности и усилия затяжки. Неправильный диаметр может привести к проскальзыванию или локальной деформации детали.
Ручная рукоятка полезна при частой перестройке эксперимента, когда требуется быстро изменять положение стойки или демонтировать узел. Для виброчувствительных систем после ручной фиксации рекомендуется проверить повторяемость положения и при необходимости использовать дополнительное стопорение. Зажим не заменяет точный кинематический держатель, если требуется тонкая угловая юстировка.
Характеристики
- Производитель: Thorlabs.
- Модель: VC6.
- Тип: V-образный механический зажим.
- Длина: 6".
- Фиксирующий элемент: рукоятка PM4.
- Назначение: удержание круглых стержней и трубчатых элементов.
- Способ фиксации: ручная затяжка.
- Область применения: каркасные и оптомеханические системы.
Особенности выбора и интеграции
Диаметр устанавливаемого стержня проверяют до монтажа. Зажим размещают на жесткой опоре и затягивают до исчезновения люфта без чрезмерного усилия. Длинные или тяжелые стойки дополнительно поддерживают, чтобы уменьшить момент относительно крепежа. Кабели и шланги прокладывают так, чтобы они не создавали вращающую нагрузку на зажим.
Отрасли применения
- Каркасные оптические системы.
- Лазерные лабораторные стенды.
- Крепление стоек и трубок.
- Системы микроскопии.
- Монтаж камер и осветителей.
- Учебные и экспериментальные установки.
- Прототипирование приборной механики.
