Описание

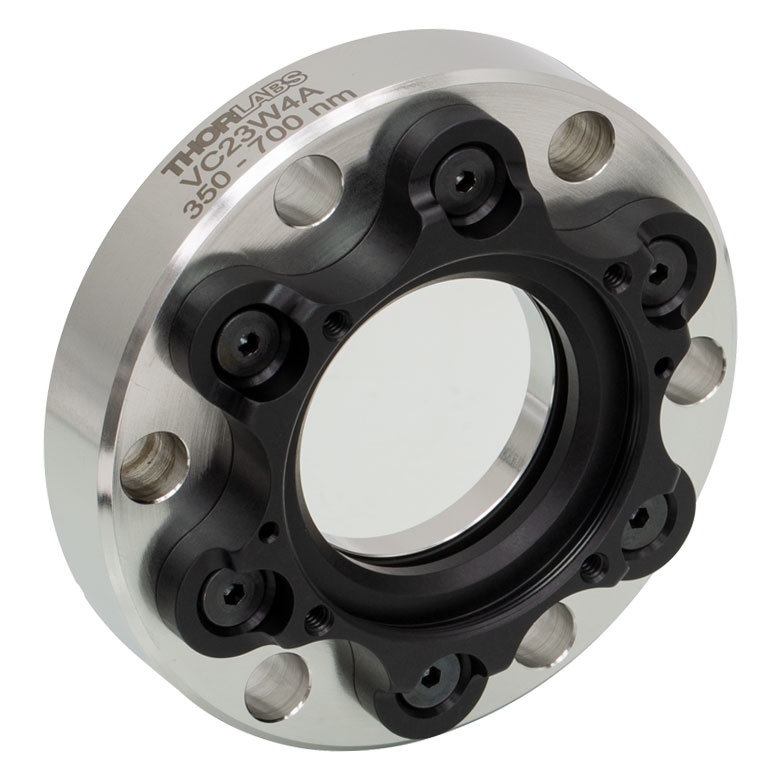

VC23W4A — вакуумный иллюминатор с фланцем CF диаметром 2,75 дюйма и клиновидным оптическим окном из материала UFVS, оптическое кварцевое стекло. Просветляющее покрытие рассчитано на 350–700 нм.
CF-фланец используется для разъёмного соединения с вакуумной камерой. Уплотнение формируется прижимом сопрягаемых ножевых кромок к соответствующей металлической прокладке. Для надёжной сборки требуется совместимый ответный фланец, правильно подобранная прокладка и соблюдение последовательности затяжки крепежа.
Клиновидная геометрия разводит отражения от передней и задней поверхностей по углу. Это полезно в интерферометрии и лазерных измерениях, где параллельное окно могло бы формировать паразитный эталон Фабри–Перо.
Кварцевое стекло используют в широком оптическом диапазоне, но пропускание зависит от толщины, состояния поверхности и покрытия. Оно не эквивалентно нулевому поглощению или неизменному коэффициенту пропускания на любой длине волны.
Просветляющее покрытие снижает отражения в выбранной области спектра; вне неё коэффициент отражения может увеличиваться. Нельзя автоматически переносить рабочий диапазон одной модификации на другую с иной буквой в артикуле.
При проектировании необходимо отличать геометрический диаметр окна от действующей световой апертуры, ограничиваемой оправой. Допустимое дифференциальное давление, температуру прогрева и скорость откачки определяют по паспорту собранного узла, не выводя их только из стандарта CF.
Сочетание клиновидной геометрии с покрытием 350–700 нм полезно для видимых когерентных лазеров. Оно помогает уменьшить паразитное резонансное поведение плоскопараллельного окна и снизить потери в рассчитанном диапазоне.
Характеристики
- Тип фланца: CF (ConFlat), наружный размер 2,75 дюйма
- Посадочный диаметр окна: 1,5 дюйма
- Материал: UFVS, оптическое кварцевое стекло
- Геометрия окна: клиновидная
- Оптическое покрытие: просветляющее, 350–700 нм
- Спектральный диапазон: 350–700 нм
Отрасли применения
- Оптический ввод пучка в вакуумную камеру
- Спектроскопия газов, плазмы и материалов под разрежением
- Интерферометрические эксперименты с герметичным оптическим доступом
