Описание

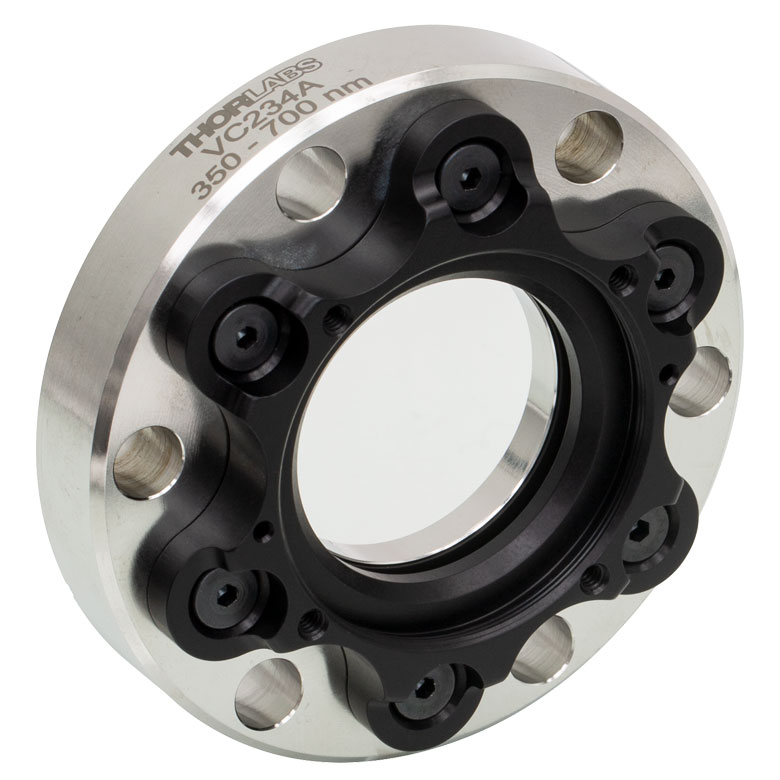

VC234A — вакуумный иллюминатор с фланцем CF диаметром 2,75 дюйма и плоским оптическим окном из материала UFVS, оптическое кварцевое стекло. Просветляющее покрытие рассчитано на 350–700 нм.
CF-фланец используется для разъёмного соединения с вакуумной камерой. Уплотнение формируется прижимом сопрягаемых ножевых кромок к соответствующей металлической прокладке. Для надёжной сборки требуется совместимый ответный фланец, правильно подобранная прокладка и соблюдение последовательности затяжки крепежа.
Плоское окно обеспечивает передачу света между внешней средой и камерой без открытия вакуумного объёма. При наличии двух почти параллельных поверхностей возможно образование слабых паразитных отражений, особенно при когерентном лазерном освещении.
Кварцевое стекло используют в широком оптическом диапазоне, но пропускание зависит от толщины, состояния поверхности и покрытия. Оно не эквивалентно нулевому поглощению или неизменному коэффициенту пропускания на любой длине волны.
Просветляющее покрытие снижает отражения в выбранной области спектра; вне неё коэффициент отражения может увеличиваться. Нельзя автоматически переносить рабочий диапазон одной модификации на другую с иной буквой в артикуле.
При проектировании необходимо отличать геометрический диаметр окна от действующей световой апертуры, ограничиваемой оправой. Допустимое дифференциальное давление, температуру прогрева и скорость откачки определяют по паспорту собранного узла, не выводя их только из стандарта CF.
Модификацию с покрытием 350–700 нм целесообразно выбирать для видимой области, например при подаче лазерного луча 405, 532 или 633 нм в вакуумную камеру. Спектральную эффективность при промежуточных длинах волн проверяют по кривой пропускания.
Характеристики
- Тип фланца: CF (ConFlat), наружный размер 2,75 дюйма
- Посадочный диаметр окна: 1,5 дюйма
- Материал: UFVS, оптическое кварцевое стекло
- Геометрия окна: плоская
- Оптическое покрытие: просветляющее, 350–700 нм
- Спектральный диапазон: 350–700 нм
Отрасли применения
- Оптический ввод пучка в вакуумную камеру
- Спектроскопия газов, плазмы и материалов под разрежением
- Интерферометрические эксперименты с герметичным оптическим доступом
