Описание

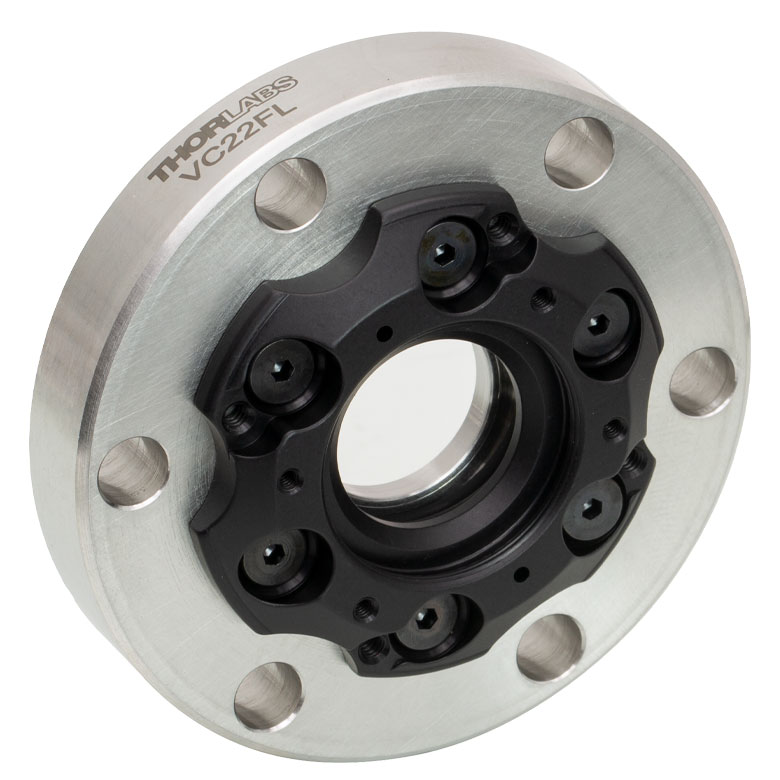

VC22FL — фланец Thorlabs стандарта CF диаметром 2,75" (DN40), предназначенный для установки оптики Ø1" и создания вакуумного смотрового окна. Фланец неповоротный, крепится к любому стандартному ответному фланцу CF 2,75" через шесть сквозных отверстий под винты 1/4" (M6). Плоское окно герметизируется уплотнительным кольцом из витона, которое образует плотное соединение металл–стекло и допускает замену окна без замены самого фланца.
Конструкция рассчитана на высокий вакуум до 1 × 10⁻⁸ Торр, прогрев до 150 °C и скорость изменения температуры не более 20 °C/мин. Фланец принимает стандартные плоские окна Ø1" толщиной от 4,9 до 5,15 мм — например, из сапфира, CaF₂ или UV-кварца, что позволяет подобрать спектральный диапазон под задачу; клиновидные окна не поддерживаются. Чистая апертура Ø18 мм определяется оправой оптики. С внешней стороны к узлу можно пристыковать линзовые трубки SM1, каркасные системы или FiberPort.
Характеристики
- Тип: CF-фланец для оптики (вакуумный вьюпорт)
- Размер фланца: Ø2,75" (DN40 CF), неповоротный
- Совместимая оптика: плоские окна Ø1" (25,4 мм) толщиной 4,9–5,15 мм
- Уплотнение: кольцо из витона (Viton)
- Максимальный вакуум: 1 × 10⁻⁸ Торр
- Максимальная температура прогрева: 150 °C
- Максимальный температурный градиент: 20 °C/мин
- Чистая апертура: Ø18 мм (Ø0,71")
- Крепёжные отверстия: 6 × под 1/4" (M6)
- Совместимые окна: сапфир, CaF₂, UV-кварц
Отрасли применения
- Вакуумная техника: оптический доступ в камеры высокого вакуума
- Физика поверхности и холодных атомов: ввод лазерного излучения в установки
- Напыление и плазменные процессы: смотровые окна технологических камер
- Научные исследования: сменные окна под разные спектральные диапазоны
