Поставщик
|
Edmund Optics |
|
Артикул
|
43-488 |
|
Покрытие
|
Vacuum deposited durable chromium |
|
Тип мишени
|
с разрешающей способностью, решетка ронки, с переменной частотой линий |
|
Применение тест-объекта
|
для калибровки видеосистем |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Float Glass |
|
Покрытие
|
Vacuum deposited durable chromium |
|
Плоскостность (мм)
|
0.00254 |
|
Края
|
Beveled |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
40-10 |
|
Габаритные размеры (дюймы)
|
2 x 2 |
|
Размер изображения (мм)
|
25.4 x 39.37 |
|
Оптическая плотность OD (средняя)
|
≥3.0 |
Описание

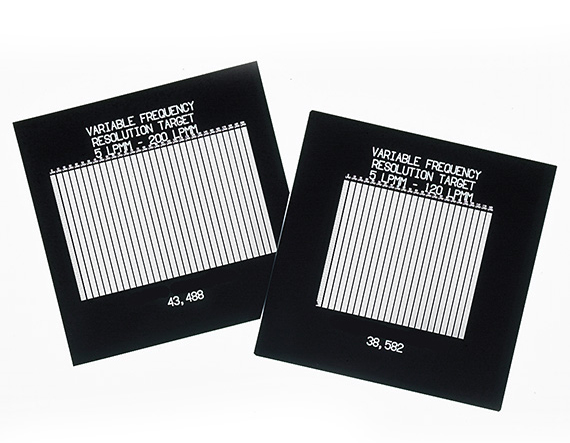

Тест-объект с переменной частотой линий в диапазоне 5–200 линий/мм — это широкодиапазонная калибровочная мишень для измерения модуляционной передаточной функции (MTF) и разрешающей способности оптических систем с высокими требованиями к детализации. Верхняя граница 200 линий/мм соответствует пространственному периоду 5 мкм, что покрывает диапазон разрешений высококачественных микроскопных и макросъёмочных объективов.
Переменная (чёрп-) частота линий означает, что пространственная частота штрихов плавно возрастает по длине мишени от минимального значения к максимальному. Это позволяет измерить MTF системы за одно изображение без необходимости переставлять мишень или менять её ориентацию. Программный анализ изображения такой мишени вычисляет значение MTF для каждой пространственной частоты и строит полную кривую MTF в одном шаге.
Диапазон 5–200 линий/мм охватывает задачи от широкопольного машинного зрения (5–50 лин/мм) до высокоразрешающей микроскопии (100–200 лин/мм). Выбор именно верхней границы 200 лин/мм делает мишень 43-488 предпочтительной там, где нужно проверить работу объектива вплоть до предела дифракционного разрешения или протестировать систему с высоким NA.
Тест-объект 43-488 применяется при производственной аттестации объективов, при настройке и верификации систем машинного зрения, при научных исследованиях характеристик оптических систем, а также в качестве опорного инструмента для сравнения оптики разных производителей по единому стандарту измерения MTF.
Характеристики
- Бренд: Edmund Optics
- Артикул: 43-488
- Тест объект с переменной частотой линий
- частота: 5-200 линий/мм
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
