Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
100 Вт |
|
Интерфейс
|
USB, RS-232, Ethernet |
|
Габаритные размеры
|
266,7 × 168,8 × 81 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
9 А |
|
Выходное напряжение
|
0–80 кВ |
|
Выходной ток
|
0–5 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |
|
Масса
|
5,5 кг |

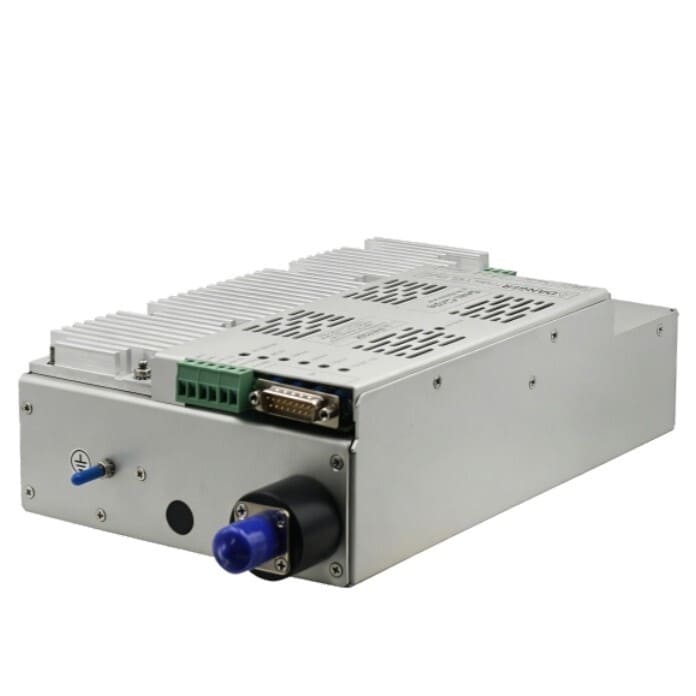

H80P100ET D предназначен для рентгеновских трубок, которым требуется регулируемое питание напряжением до 80 кВ. Источник обеспечивает настройку напряжения и тока трубки, а также питает накал с возможностью ограничения его тока.
Устройство оснащено выходом напряжения смещения Bias для управления размером фокусного пятна и интерфейсом PT100 для контроля температуры трубки. Подключение к системе управления выполняется через USB, RS-232, Ethernet или аналоговые цепи. Точная регулировка тока обеспечивается схемой с обратной связью.
Области применения:
- Питание рентгеновских трубок с заземлённым катодом;
- Задание напряжения, тока трубки и параметров накала в составе рентгеновского оборудования;
- Управление размером фокусного пятна;
- Мониторинг температуры трубки через датчик PT100.
Преимущества:
- Диапазон напряжения до 80 кВ. Регулируемый выход позволяет задавать рабочее напряжение трубки в пределах указанного диапазона;
- Дополнительные функции для работы с трубкой. Предусмотрены управление фокусным пятном и подключение температурного датчика;
- Цифровое и аналоговое управление. Три цифровых интерфейса дополнены внешними аналоговыми входами и локальными регулировками;
- Настройка режима накала. Доступны регулировка тока, установка его предела и задание предварительного прогрева;
- Контроль электрических параметров. Отдельные выходы мониторинга передают сигналы напряжения, тока трубки и тока накала;
- Встроенные защитные цепи. Реализованы защита от перенапряжения и превышения тока, ограничение тока накала и подавление пускового броска.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
9 А |
|
Выходное напряжение |
0–80 кВ |
|
Выходной ток |
0–5 мА |
|
Максимальная выходная мощность |
100 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
КПД |
80%, типовое значение |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Температурный коэффициент |
0,01%/°C |
|

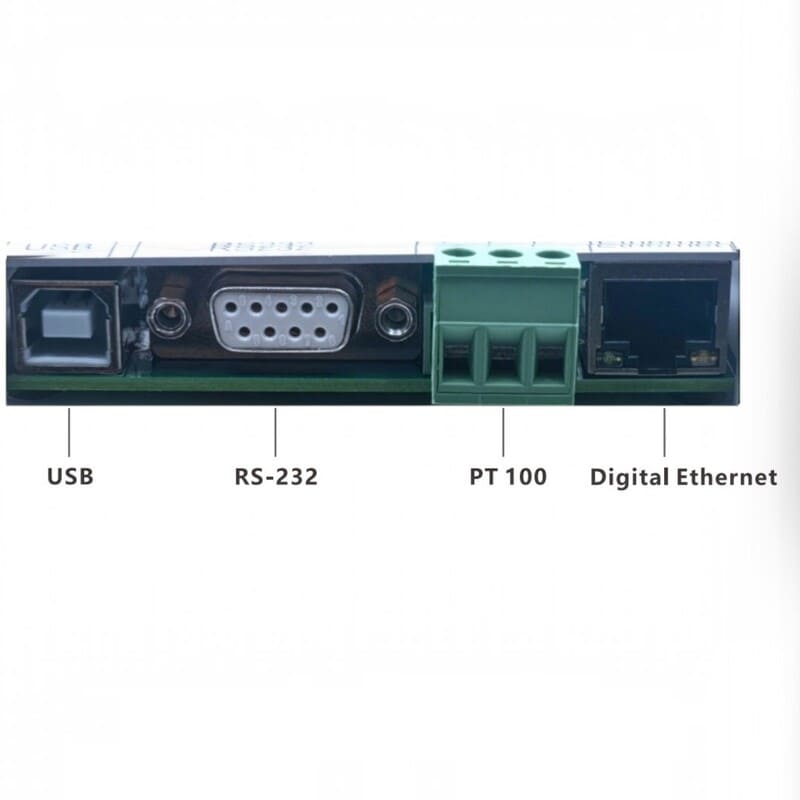

Цифровые интерфейсы |
USB, RS-232, Ethernet |
|
Разъём аналогового управления и мониторинга |
DB15, обозначение JB4 |
|
Входы задания напряжения и тока |
0–10 В |
|
Входное сопротивление цепей задания |
10 МОм |
|
Выходы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Сигнал контроля тока накала |
1 В соответствует 1 А |
|
Опорное напряжение |
+10 В, максимальный ток 1 мА |
|
Выход |
Для управления размером фокусного пятна |
|
Контроль температуры трубки |
Интерфейс PT100 |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

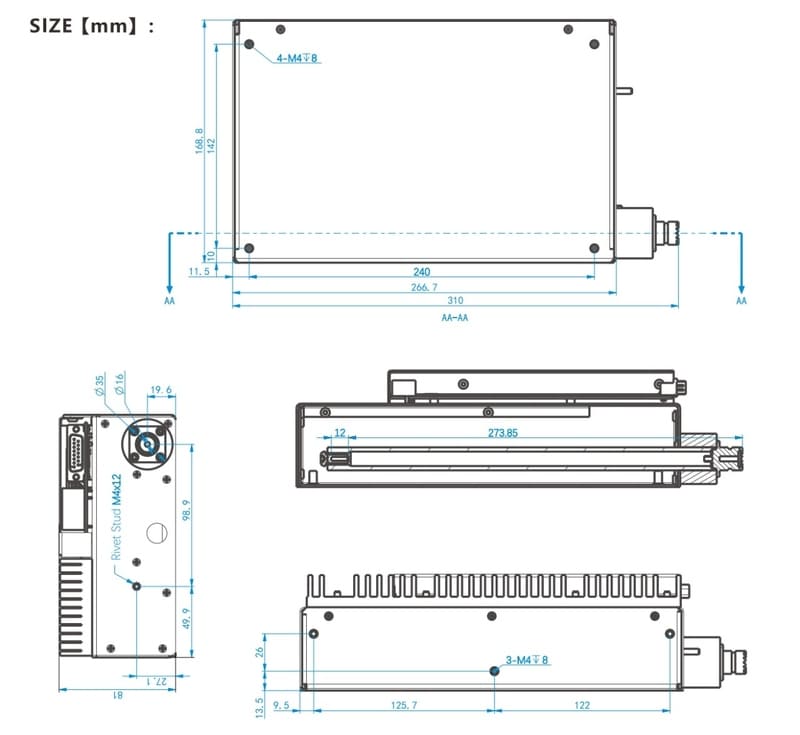

Размеры корпуса |
266,7 × 168,8 × 81 мм |
|
Масса |
5,5 кг |
