Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
65 Вт |
|
Интерфейс
|
USB, RS-232, Ethernet |
|
Габаритные размеры
|
228,6 × 75 × 125 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
5 А |
|
Выходное напряжение
|
0–65 кВ |
|
Выходной ток
|
0–1 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |
|
Масса
|
3,5 кг |

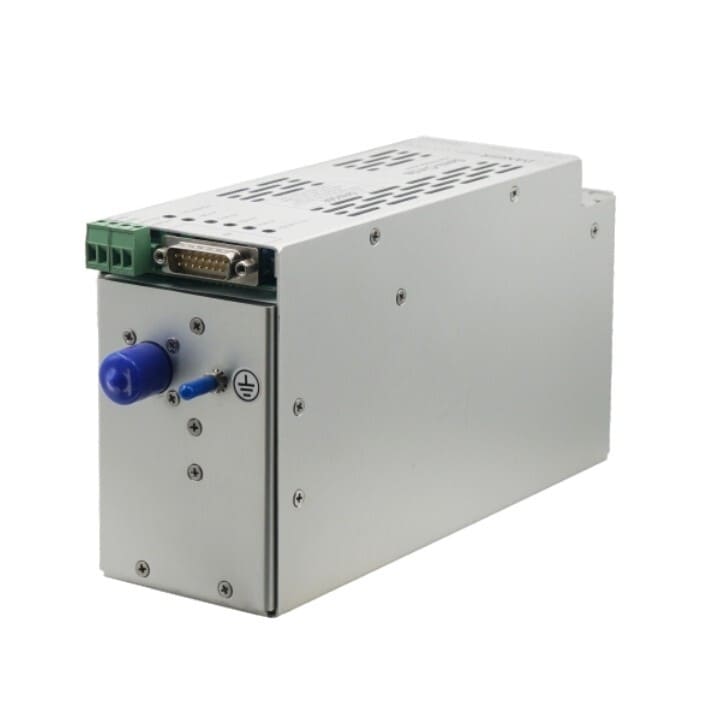

H65P65AN MD позволяет управлять питанием рентгеновской трубки через USB, RS-232 или Ethernet. Высоковольтный выход регулируется в диапазоне 0–65 кВ при токе до 1 мА. Для накала предусмотрена отдельная цепь питания с настройкой тока и его ограничения.
Области применения:
- Питание рентгеновских трубок с заземлённым катодом
- Управление напряжением и током трубки через цифровые или аналоговые интерфейсы
- Питание накала с установкой предельного тока и параметра предварительного прогрева
- Контроль электрических параметров трубки в составе рентгеновского оборудования.
Преимущества:

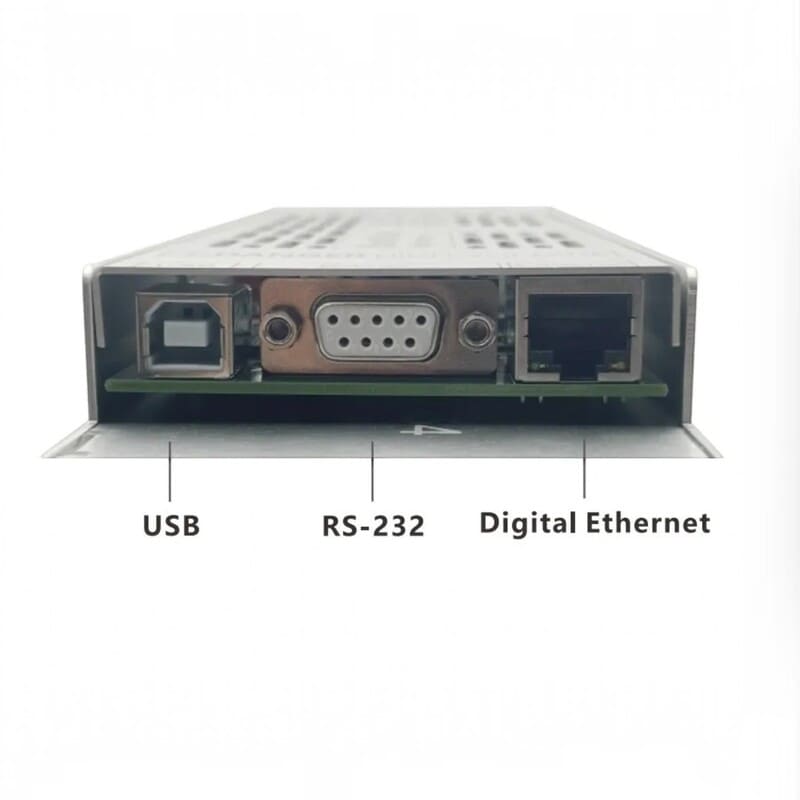

- Несколько вариантов управления. USB, RS-232 и Ethernet позволяют выбрать способ цифрового подключения; аналоговые входы и локальные регулировки расширяют возможности настройки;
- Стабильность под нагрузкой. Для напряжения и тока указана стабилизация 0,01% при изменении нагрузки;
- Настройка накала. Предусмотрены управление током, установка его предела и задание предварительного прогрева;
- Выходы для мониторинга. Напряжение и ток трубки контролируются сигналами 0–10 В с точностью ±1%; ток накала имеет отдельный выход;
- Защитные цепи. Реализованы защита от перенапряжения и превышения тока, а также ограничение тока накала;
- Снижение пускового пика. Встроенная схема подавляет бросок тока при включении.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
5 А |
|
Выходное напряжение |
0–65 кВ |
|
Выходной ток |
0–1 мА |
|
Максимальная выходная мощность |
65 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
КПД |
80%, типовое значение |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Температурный коэффициент |
0,01%/°C |
|
Цифровые интерфейсы |
USB, RS-232, Ethernet |
|
Разъём аналогового управления и мониторинга |
DB15, обозначение JB4 |
|
Входы задания напряжения и тока |
0–10 В |
|
Входное сопротивление цепей задания |
10 МОм |
|
Выходы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Сигнал контроля тока накала |
1 В соответствует 1 А |
|
Опорное напряжение |
+10 В, максимальный ток 1 мА |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

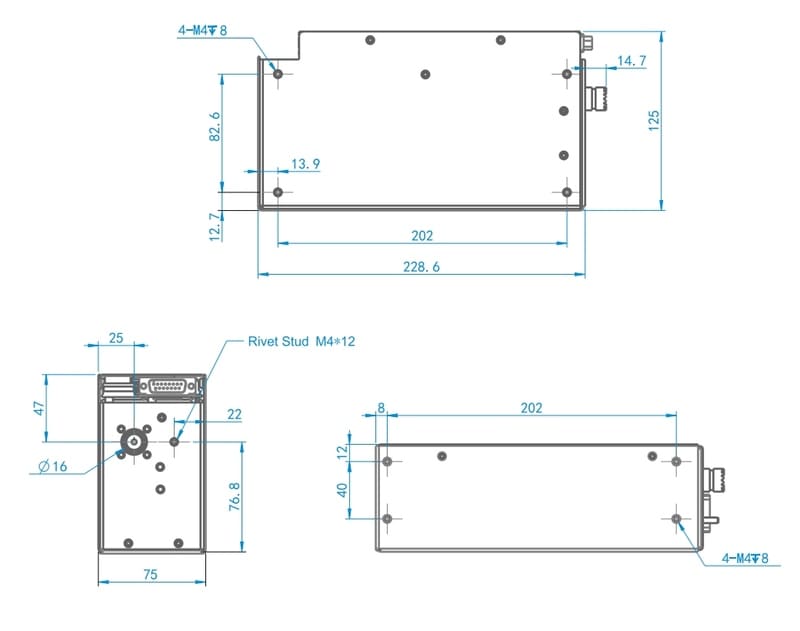

Размеры корпуса |
228,6 × 75 × 125 мм |
|
Масса |
3,5 кг |
