Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
75 Вт |
|
Интерфейс
|
USB, RS-232, Ethernet |
|
Габаритные размеры
|
217,9 × 100 × 72,9 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
5 А |
|
Выходное напряжение
|
0–50 кВ |
|
Выходной ток
|
0–2 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |
|
Масса
|
2,3 кг |

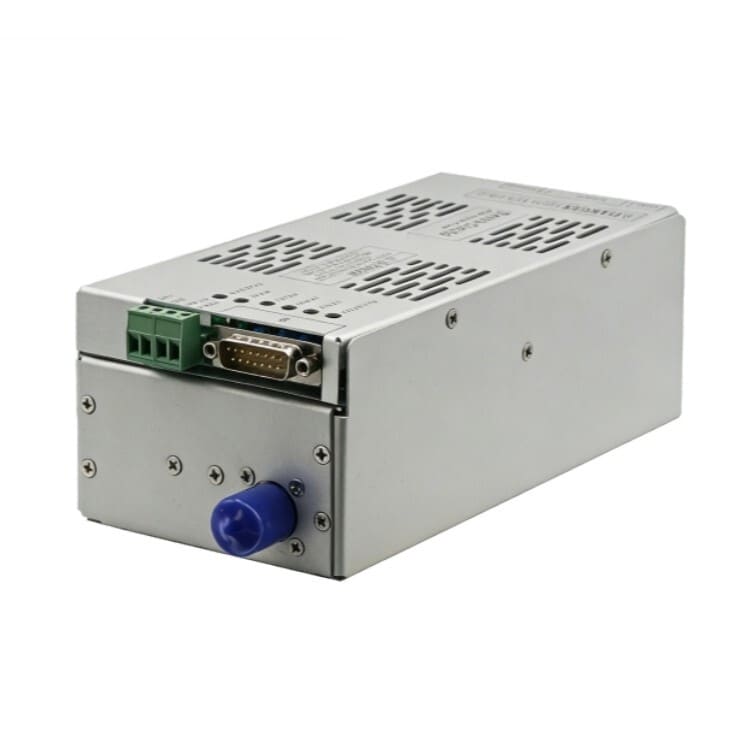

H50P75BN D предназначен для питания рентгеновских трубок и управления их рабочими параметрами. Устройство оснащено интерфейсами USB, RS-232 и Ethernet, поддерживает локальную и дистанционную настройку напряжения и тока.
Высоковольтный выход дополнен регулируемым питанием накала. Схема с обратной связью обеспечивает точную регулировку тока трубки, а аналоговые выходы мониторинга позволяют контролировать напряжение, ток трубки и ток накала. В конструкции применены технология поверхностного монтажа и специальная высоковольтная герметизация.
Области применения:
- Питание рентгеновских трубок с заземлённым катодом;
- Дистанционное управление параметрами трубки через USB, RS-232 или Ethernet;
- Аналоговое задание напряжения и тока в составе рентгеновского оборудования;
- Питание накала с настройкой ограничения тока и параметра предварительного прогрева.
Преимущества:

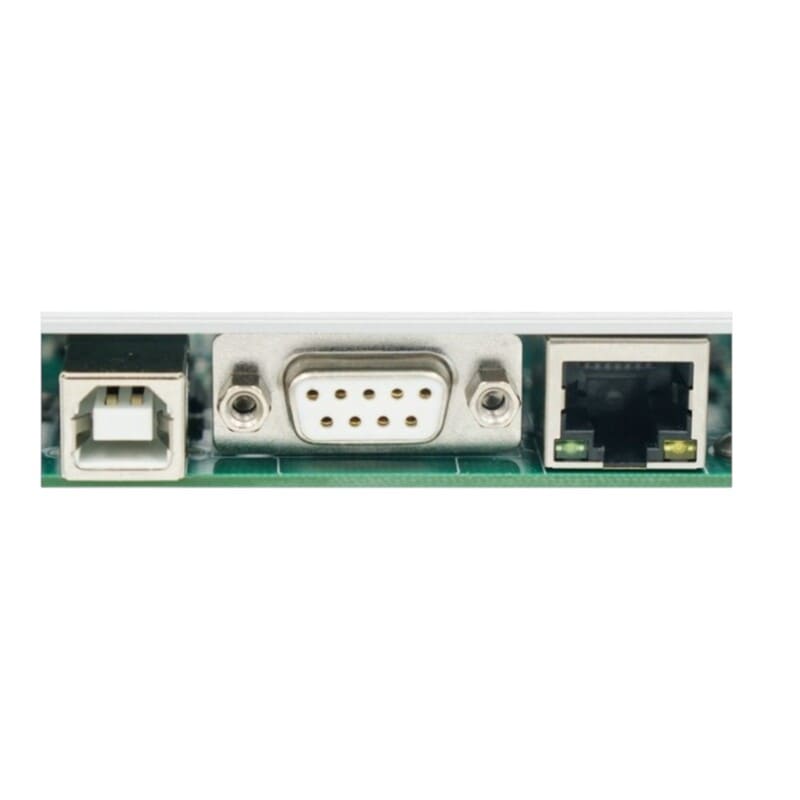

- Три цифровых интерфейса. Подключение через USB, RS-232 или Ethernet позволяет выбрать подходящий способ управления;
- Локальная и дистанционная регулировка. Предусмотрены внешние входы задания и встроенные регулировки напряжения и тока;
- Наблюдение за рабочими параметрами. Отдельные сигналы мониторинга передают данные о высоковольтном выходе и токе накала;
- Настраиваемый накал. Доступны регулировка тока, установка его предела и задание предварительного прогрева;
- Встроенная защита. Реализованы защита от перенапряжения и превышения тока, ограничение тока накала и подавление пускового броска;
- Внешняя блокировка безопасности. Цепь interlock должна оставаться замкнутой, в том числе при цифровом управлении.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
5 А |
|
Выходное напряжение |
0–50 кВ |
|
Выходной ток |
0–2 мА |
|
Максимальная выходная мощность |
75 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
Цифровые интерфейсы |
USB, RS-232, Ethernet |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Пульсации выходного напряжения |
0,1% от максимального номинального напряжения |
|
Температурный коэффициент |
0,01%/°C |
|
Входы задания напряжения и тока |
0–10 В |
|
Входное сопротивление цепей задания |
10 МОм |
|
Выходы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Сигнал контроля тока накала |
1 В соответствует 1 А |
|
Опорное напряжение |
+10 В, максимальный ток 1 мА |
|
Разъём управления и мониторинга |
DB15, обозначение JB4 |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

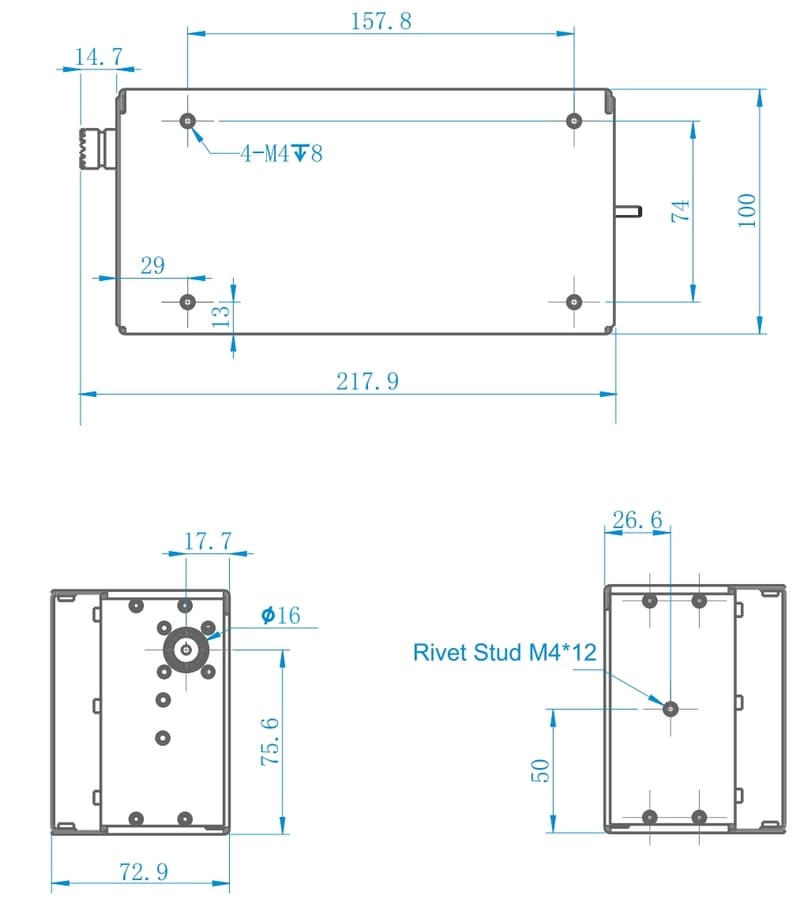

Размеры корпуса |
217,9 × 100 × 72,9 мм |
|
Масса |
2,3 кг |
