Поставщик
|
Becker&Hickl |
|
Тип прибора
|
устройства задержки импульсов |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
генераторы задержки |

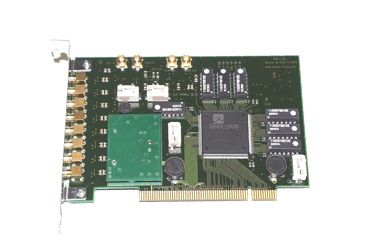

Цифровой генератор задержки DDG-210 от компании Becker&Hickl имеет 2 синхронных опорных выхода и 6 выходных каналов задержки, которые могут определить последовательность до 64 импульсов, которая называется циклом. Аппаратная часть цифрового генератора задержки DDG-210 позволяет исполнить от 1 до 65535 циклов без прерывания или неопределенного повторения цикла. Полярность сигнала start и выходных сигналов выбирается пользователем.
Особенности:
- входной сигнал – триггер;
- синхронный опорный выходной сигнал;
- 6 выходных сигналов задержки;
- временное разрешение задержки 1.25 нс;
- ширина импульса сигнала от 10 нс до 5.2 мс;
- максимальный временный цикл 42.9 с;
- выходы формата TTL;
- PCI плата с со специализированным ПО для Windows 8/7/Vista/XP;
- работает с любой платой счета фотонов Becker&Hickl.
Технические параметры цифрового генератора задержки DDG-210:
|
Параметр |
Значение |
|
Максимальный временной цикл |
40 с |
|
Минимальная ширина импульса (Start) |
40 нс |
|
Максимальная ширина импульса (Start) |
40 с |
|
Минимальная ширина импульса (выходы с задержки) |
10 нс |
|
Максимальная ширина импульса (выходы с задержкой) |
5 мс |
|
Минимальная задержка по отношению к фронту сигнала Start |
40 нс |
|
Минимальная длительность импульса на том же выходе |
30 нс |
|
Максимальное число импульсов на сигнал и цикл |
64 |
|
Максимальное число циклов |
65536 или бесконечно |
|
Временное разрешение номинального положения импульса |
10 нс |
|
Временное разрешение точного смещения импульса |
1/8 из 10 нс |
|
Режим триггера |
нет, каждый цикл, каждую последовательность |
|
Джиттер триггера |
макс. 5 нс |
|
Вход триггера задержки к выходному импульсу Start |
50 нс |
|
Выходной сигнал высокого уровня |
+5 В (без нагрузки), +2.5 В (нагрузка 50 Ом) |
|
Выходной сигнал низкого уровня |
0 В |
|
Выходной импеданс |
50 Ом |
|
Тип выходного разъема |
MCX |
