Описание

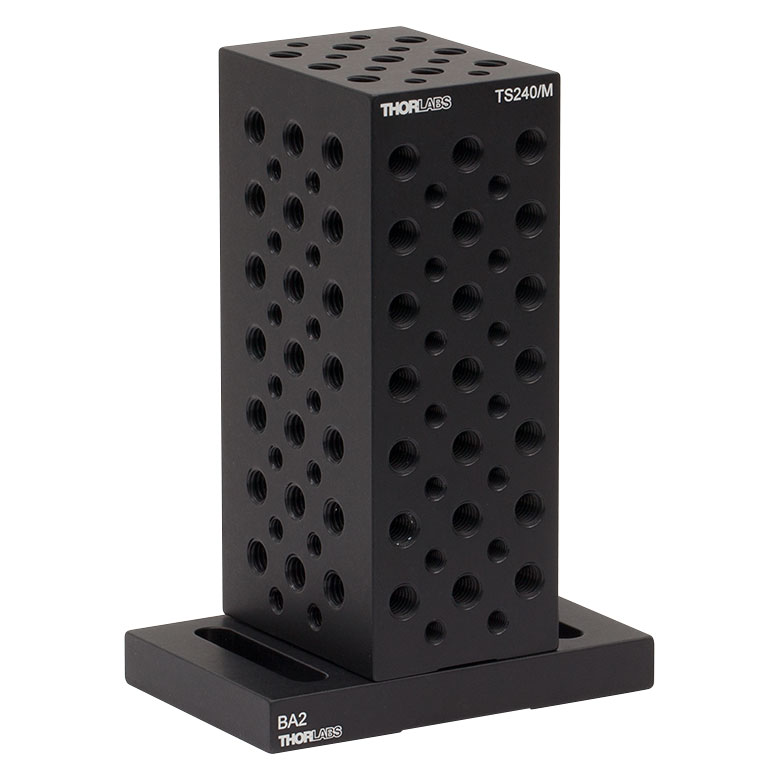

TS240/M — метрический монтажный блок с отверстиями M4 и M6, поставляемый с основанием BA2/M. Разные резьбовые размеры позволяют соединять малогабаритные оптомеханические держатели с базовыми креплениями лабораторного стола.
Монтажный блок служит механическим переходником в узлах, где стандарт винта вспомогательного компонента отличается от крепежа основания. Отверстия M4 и M6 позволяют выбирать точку подключения при сборке держателей, стоек, уголков и приборных корпусов.
Основание BA2/M обеспечивает опорный контакт с поверхностью монтажа. Перед затяжкой проверяют длину винта и глубину резьбового отверстия: слишком длинный винт может упереться в дно и не прижать детали, а слишком короткий снизит надёжность соединения.
Характеристики
- Резьбы: M4 и M6
- Основание в комплекте: BA2/M
- Тип: неподвижный монтажный блок
- Монтажная система: метрическая
Устройство не содержит подвижных кареток и не предназначено для микрометрической подачи. Для регулировки положения луча дополнительно устанавливают соответствующий координатный транслятор, а блок используют как стабильную монтажную опору.
При проектировании крепления полезно заранее определить направление основной нагрузки. Неправильно выбранная точка затяжки может создать изгибающий момент и нарушить положение чувствительной измерительной головки.
Переходный блок удобно применять при модернизации существующего стенда: его можно установить между прибором и плитой без изменения корпуса самого прибора при совпадении посадочных резьб.
При заказе и сборке следует учитывать, что BA2/M указан как часть комплекта. Поэтому для базового монтажа не требуется подбирать эту опору отдельно, если фактическая комплектация поставки соответствует исходным данным. При повторной установке проверяют, чтобы обе контактные поверхности были чистыми и не имели заусенцев.
Отрасли применения
- Сборка приборных модулей на метрическом оптическом столе
- Крепление держателей с резьбами M4 и M6
- Построение стабильных оптомеханических стендов
