Поставщик
|
Thorlabs |
|
Артикул
|
TRP075 |
|
Резьба
|
1/4"-20 |
|
Высота
|
19 |
|
Диаметр стержня
|
1/2" |
|
Резьбовое отверстие стержней
|
1/4"-20 |
|
Особенности стержней
|
с дюймовой резьбой, с основанием для крепления |
|
Особенности
|
с дюймовой резьбой, с основанием для крепления |
|
Крепление
|
8-32, 1/4"-20 |
Описание

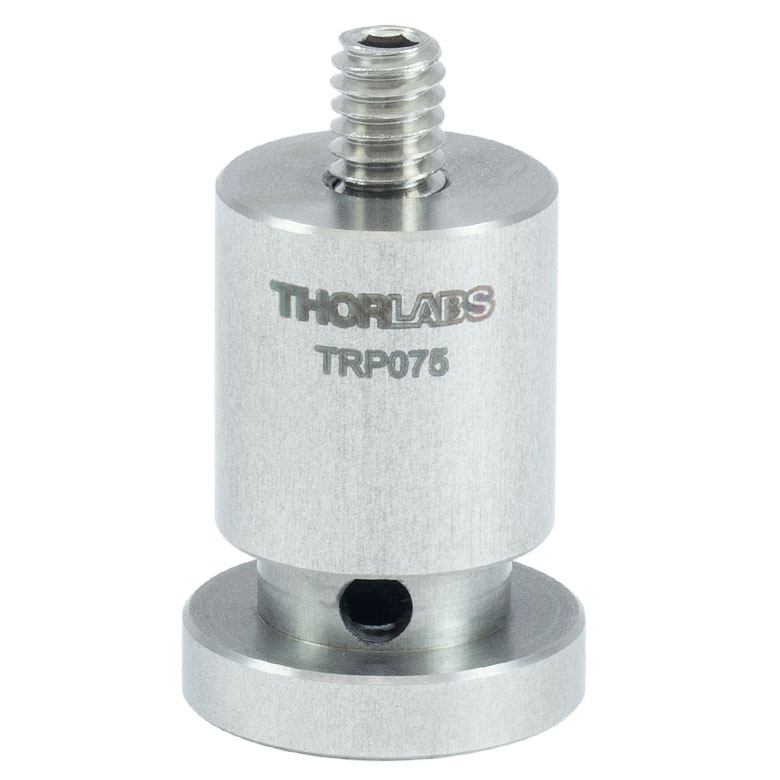

Стержень TRP075 с прижимным основанием имеет диаметр 0,47 дюйма (приблизительно 12 мм) и длину 0.75". Он служит механическим звеном между оптическим элементом и опорой, фиксируемой прижимом. Для подключения держателя предусмотрен верхний винт 8-32; нижнее резьбовое отверстие имеет стандарт 1/4″-20.
Указанная длина 0.75" важна для определения высоты оптической оси. Небольшие стойки позволяют разместить детали близко к столу, тогда как более высокие дают место для юстировочных винтов и соседних приборных корпусов. Центр установленной линзы или фотодетектора окажется выше самого торца стержня на величину, обусловленную его держателем.
Соединение через 8-32 рассчитано на соответствующую ответную резьбу. Нижний интерфейс 1/4″-20 может использоваться при сборке с другими механическими узлами. Чтобы не сорвать витки, перед затяжкой проверяют рабочую длину винта, отсутствие загрязнений и фактическую глубину резьбового гнезда.
Характеристики
- Длина: 0.75"
- Диаметр стержня: 0,47 дюйма (приблизительно 12 мм)
- Верхний винт: 8-32
- Нижнее отверстие: 1/4″-20
- Установка: в прижимном основании или совместимом держателе
Прижим стержня позволяет переставлять узел по плоскости стола без изменения настройки самого оптического держателя. Деталь не рассчитана на точное линейное сканирование: положение стабилизируется механическим зажимом, а при необходимости поступательного перемещения применяют отдельный координатный столик.
При подборе длины и диаметра механической опоры важно учитывать не только высоту центра оптики, но и доступ для юстировочных ключей. Если линзодержатель расположен слишком близко к соседнему корпусу, поворот регулировочных винтов может оказаться затруднённым.
Для воспроизводимости перестановок желательно фиксировать исходное положение держателя на плите и проверять, что опорный торец прилегает без загрязнений. Даже небольшая соринка под основанием может изменить наклон всей сборки.
Отрасли применения
- Установка оптических компонентов через прижимное основание
- Организация компактных модульных стендов и осветительных трактов
- Фиксация измерительных головок и вспомогательных датчиков
