Описание

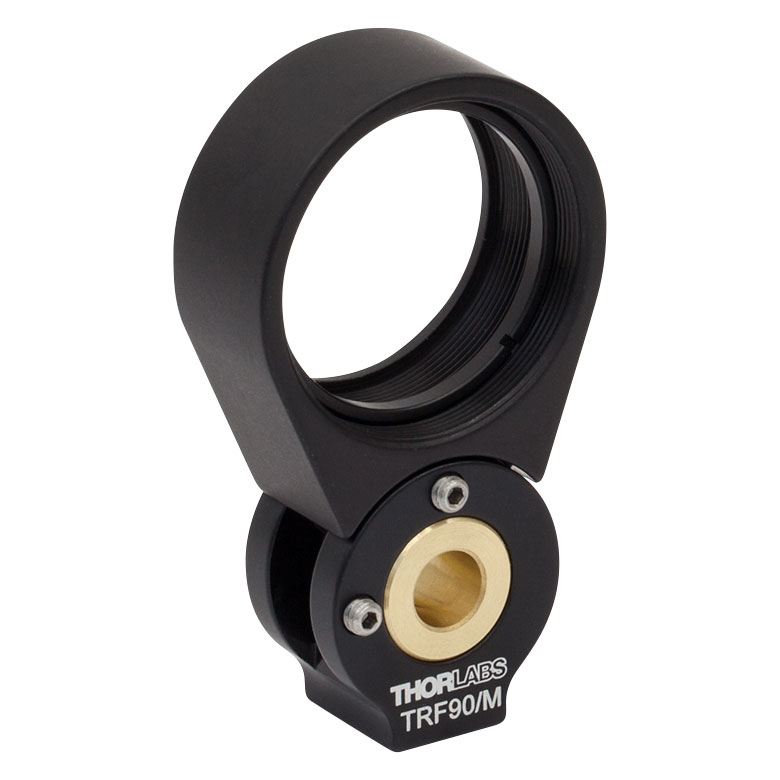

TRF90/M — поворотный держатель для оптического элемента диаметром 25,4 мм. Конструкция позволяет перевести закреплённую оптику на 90° относительно исходного рабочего положения. Резьба M4 предназначена для присоединения держателя к метрической механической опоре.
Держатель полезен в схемах, где необходимо временно убрать фильтр, линзу или вспомогательный оптический элемент из светового тракта, не демонтируя опору. Возврат поворотной части сокращает число механических операций и упрощает последовательные измерения с разной конфигурацией пучка.
Перед установкой элемента учитывают толщину оправы, свободную апертуру и пространство, необходимое для полного поворота. Диаметр 25,4 мм характеризует посадочный размер, а не гарантирует, что сквозь держатель проходит пучок такого же диаметра без ограничения.
Характеристики
- Посадочный диаметр оптики: 25,4 мм
- Поворот: 90°
- Монтажная резьба: M4
- Тип: поворотный механический держатель
Поворотное соединение не является метрологическим поворотным столом с гарантированным угловым отсчётом. При работе с чувствительными схемами после переключения проверяют совмещение оптических осей, поскольку даже небольшой сдвиг положения фильтра может изменить измеряемый сигнал.
При переводе элемента из рабочего положения следует исключать контакт оптики с соседними узлами. Даже при сохранении центра крепления внешний контур оправы может описывать существенно большую траекторию.
Для сравнения измерений с введённым и удалённым фильтром следует контролировать интенсивность источника: поворотный держатель меняет оптическую конфигурацию, но не гарантирует неизменность мощности самого лазера.
Отдельный метрический интерфейс M4 упрощает включение поворотного узла в существующую оптическую стойку без замены крепёжного винта на дюймовый стандарт. При проектировании конструкции важно заранее предусмотреть свободное пространство со стороны поворотного механизма.
Отрасли применения
- Переключение оптических компонентов на экспериментальном столе
- Измерение сигнала до и после введения фильтра
- Модульная спектроскопия и лазерная оптика
