Поставщик
|
Thorlabs |
|
Артикул
|
TR100/M-P5 |
|
Резьба
|
M6 |
|
Высота
|
100 |
|
Диаметр стержня
|
1/2" |
|
Резьбовое отверстие стержней
|
M6 |
|
Особенности стержней
|
с метрической резьбой |
|
Применение стержней
|
для держателей оптики |
|
Материал
|
сталь |
|
Особенности
|
с метрической резьбой |
|
Крепление
|
M4, M6 |
Описание

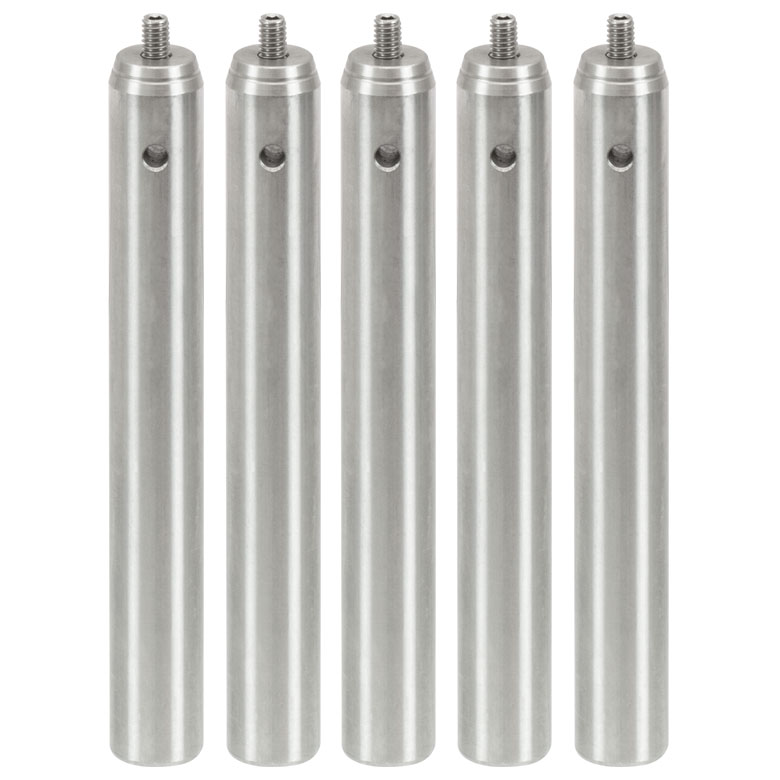

TR100/M-P5 — оптическая стойка Thorlabs. Стержни для держателей оптики, Ø12.7 мм, сталь, винт с резьбой M4, резьбовое отверстие M6, высота 100 мм, 5 шт.. Номинальная длина относится к корпусу, а не к установленной оптической оси. Упаковка содержит пять одинаковых стоек.
Высота оптической оси определяется не одной стойкой. Учитывают основание, держатель и расстояние от его посадки до центра элемента. Перед сборкой проверяют диапазон фиксации стержня в держателе; диаметр 12 мм и 12,7 мм нельзя считать взаимозаменяемыми только из-за близких величин.
Монтажный винт подбирают по диаметру, шагу и доступной глубине. При подгонке высоты шайбой проверяют плоское опирание и достаточное зацепление резьбы. Если требовалось поднять оптику на заданное расстояние, после затяжки проверяют фактическую высоту, не подменяя измерение номиналом шайбы.
Стабильность зависит от длины свободного участка, массы и выноса прибора. При тяжелой консоли проверяют наклон и устойчивость основания. Кабель разгружают на отдельной опоре. После изменения высоты или поворота держателя повторно контролируют положение луча на контрольных участках тракта.
При замене уже установленной детали записывают высоту, тип верхнего и нижнего сопряжения и требуемый доступ к элементу. Выбранную опору проверяют после полной затяжки: люфт зажима или выступающий винт могут изменить результат независимо от номинальной геометрии. При повторной сборке контроль выполняют до подачи оптического сигнала.
У коротких стержней особенно важна глубина зажима: при добавлении проставки нельзя оставлять слишком малый участок в держателе. У более длинных вариантов учитывают плечо, на котором действует нагрузка. При сборке записывают последовательность стоек, оснований и шайб, чтобы можно было восстановить высоту после обслуживания. Для бокового присоединения отдельно проверяют, доступны ли инструмент и крепеж при установленной оптике.
Характеристики
- Артикул: TR100/M-P5.
- Тип: оптическая стойка.
- Стержни для держателей оптики, Ø12.7 мм, сталь, винт с резьбой M4, резьбовое отверстие M6, высота 100 мм, 5 шт..
- Номинальная длина относится к корпусу, а не к установленной оптической оси. Упаковка содержит пять одинаковых стоек.
Отрасли применения
- Оптомеханика: построение стоек и монтажных высот.
- Лабораторная фотоника: удержание держателей, экранов и оптических узлов.
