Описание

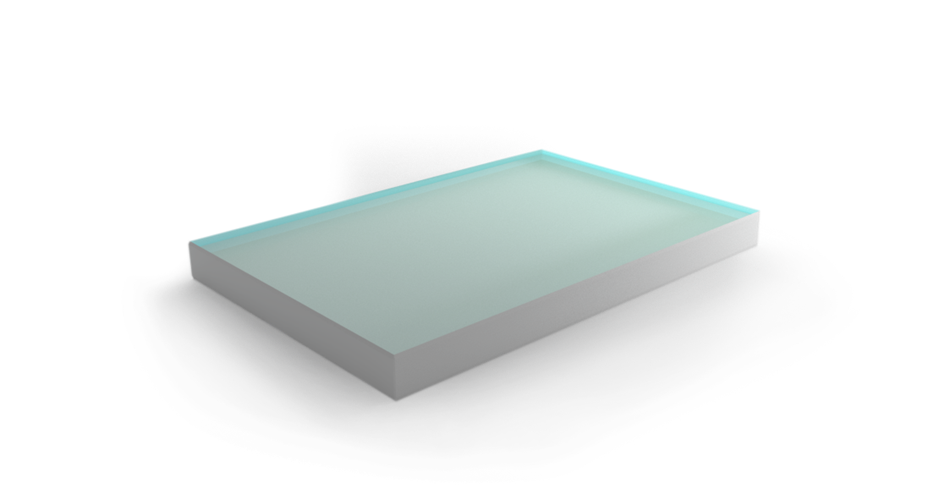

Тонкопленочный поляризатор брюстеровского типа 9370 от Optogama размером 20x40 мм и толщиной 5 мм работает на длине волны 355 нм при угле падения 55,4°. Поляризатор основан на эффекте Брюстера: при падении света под углом Брюстера отражение для p-поляризации минимально, а для s-поляризации максимально.
Тонкопленочное покрытие нанесено на подложку и обеспечивает высокий коэффициент поляризации (более 100:1) и высокое пропускание для p-поляризованного света. Угол падения 55,4° соответствует углу Брюстера для кварца на длине волны 355 нм (третья гармоника Nd:YAG). Поляризатор используется для выделения линейно поляризованного УФ-излучения, а также для управления поляризацией в лазерных системах.
Он изготовлен из высококачественного кварцевого стекла, прозрачного в УФ-области, и имеет полированные грани. Устройство поставляется без оправы и может быть установлено в держатели с угловой юстировкой. Благодаря работе на длине 355 нм поляризатор востребован в системах с эксимерными лазерами и лазерами на третьей гармонике Nd:YAG. Высокая лучевая стойкость покрытия позволяет использовать его с мощными УФ-источниками. Поляризатор может применяться в литографии, микрообработке, спектроскопии и флуоресцентном анализе.
Характеристики
- Тип: тонкопленочный поляризатор брюстеровского типа
- Размер: 20 x 40 мм
- Толщина: 5 мм
- Угол падения: 55,4°
- Рабочая длина волны: 355 нм
- Производитель: Optogama
- Коэффициент поляризации: >100:1
- Поставляется без оправы
Отрасли применения
Поляризатор 9370 используется в УФ-лазерных системах на 355 нм, литографии, микрообработке, спектроскопии, флуоресцентном анализе и научных исследованиях.
Описание
Стандартные брюстеровские тонкопленочные поляризаторы Optogama спроектированы для применений, в которых требуется разделение поляризаций. Данные поляризаторы имеют умеренный коэффициент экстинкции Tp:Ts > 200:1 и идеально подходят для использования на высоких мощностях и в УФ-диапазоне. Optogama производит стандартные и изготовляемые на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из высококачественного плавленого кварца для УФ диапазона; - Подходят для большинства популярных длин волн лазеров; - Угол падения Брюстера; - Коэффициент экстинкции Tp:Ts > 200:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициент пропускания поляризаторов брюстеровского типа
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на размеры |
+0/-0,15 мм |
|
Допуск на толщину |
±0,25 мм |
|
Параллельность |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45° |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/8@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>10 Дж/см2 (1064 нм, 10 нс) для поляризаторов 1064 нм |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
