Описание

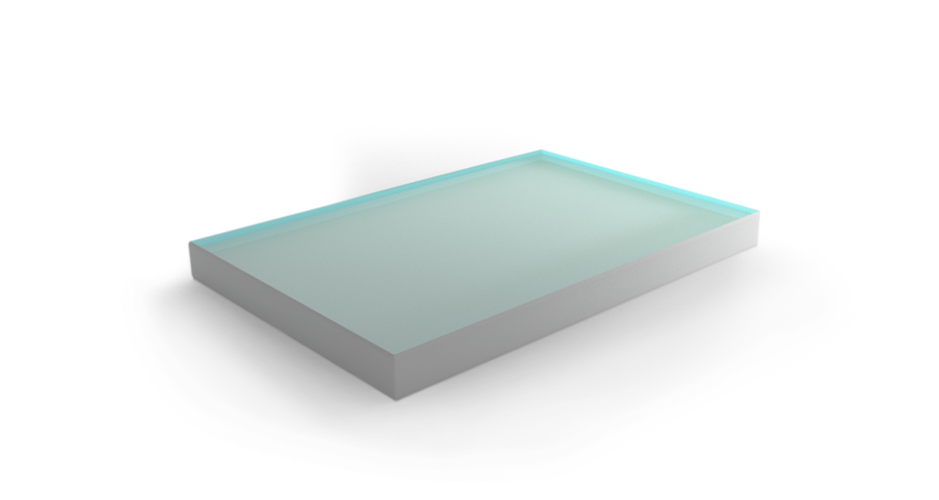

Брюстеровский поляризатор Optogama разделяет p- и s-компоненты лазерного излучения на длине волны 1064 нм.
Пластина из UVFS размером 20 × 40 мм и толщиной 5 мм рассчитана на падение под углом 55,4°. По каталогу p-поляризация проходит с передачей более 95%, передача s-компоненты составляет менее 0,5%, а отношение Tp:Ts превышает 200:1. Для формата 20 × 40 мм заявлены плоскостность и искажение прошедшего волнового фронта лучше λ/6 при 632,8 нм; порог повреждения для 1064-нм исполнения превышает 10 Дж/см² при импульсе 10 нс.
Работа на брюстеровском угле принципиально отличается от использования поляризационного куба: прошедший p-луч идет через наклонную пластину, а s-компонента отводится отражением. Большой формат 20 × 40 мм нужен потому, что круглое сечение пучка при 55,4° образует удлиненный след; допустимый диаметр определяют по проекции на короткую сторону и свободной апертуре более 85%. Спецификация покрытия действительна для заданной длины волны и угла, поэтому поляризатор не рассматривают как широкополосный. В высокоэнергетическом режиме чистота поверхности, отсутствие аэрозольной пленки и равномерность профиля пучка непосредственно влияют на запас до повреждения.
Характеристики
- Материал подложки: UVFS
- Размер рабочей пластины: 20 × 40 мм
- Толщина: 5 мм
- Рабочая длина волны: 1064 нм
- Угол падения: 55,4°
- Передача p-поляризации: >95%
- Передача s-поляризации: <0,5%
- Коэффициент экстинкции Tp:Ts: >200:1
- Свободная апертура: >85%
Особенности интеграции
Поляризатор устанавливают строго в расчетной плоскости падения: поворот вокруг оси пучка меняет, какая линейная компонента считается p-поляризованной. Прошедший и отраженный каналы требуют безопасных поглотителей, поскольку при большой мощности отвергнутая компонента остается энергетически значимой. Фиксация не должна создавать изгиб кварцевой пластины; оптимальны широкие опорные зоны и небольшой контролируемый прижим.
Отрасли применения
- Регулирование мощности Nd:YAG-лазера
- Разделение поляризаций
- Оптические изоляторы и затворы
- Лазерная интерферометрия
- Высокомощные исследовательские установки
Описание
Стандартные брюстеровские тонкопленочные поляризаторы Optogama спроектированы для применений, в которых требуется разделение поляризаций. Данные поляризаторы имеют умеренный коэффициент экстинкции Tp:Ts > 200:1 и идеально подходят для использования на высоких мощностях и в УФ-диапазоне. Optogama производит стандартные и изготовляемые на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из высококачественного плавленого кварца для УФ диапазона; - Подходят для большинства популярных длин волн лазеров; - Угол падения Брюстера; - Коэффициент экстинкции Tp:Ts > 200:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициент пропускания поляризаторов брюстеровского типа
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на размеры |
+0/-0,15 мм |
|
Допуск на толщину |
±0,25 мм |
|
Параллельность |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45° |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/8@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>10 Дж/см2 (1064 нм, 10 нс) для поляризаторов 1064 нм |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
