Описание

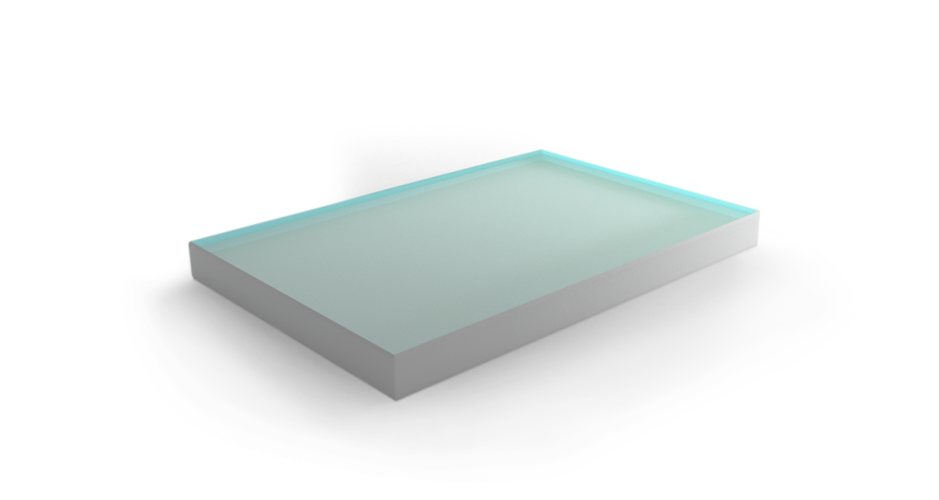

Тонкоплёночный поляризатор брюстеровского типа 9379 компании Optogama имеет размер 10x20 мм, толщину 5 мм, рассчитан на угол падения 55,4° и рабочую длину волны 532 нм.
Поляризатор пропускает свет только с одним определённым направлением поляризации, отражая свет с другими направлениями поляризации в сторону.
Поляризатор брюстеровского типа не использует специальное многослойное отражающее покрытие, как обычный тонкоплёночный поляризатор, а работает за счёт естественного физического эффекта: при падении света на границу двух прозрачных сред под особым, точно рассчитанным углом (углом Брюстера — в данном случае 55,4°) составляющая с одним направлением поляризации почти полностью проходит сквозь границу, а составляющая с перпендикулярным направлением поляризации почти полностью отражается, — эффект возникает без какого-либо покрытия, только за счёт правильно подобранного угла установки самой пластины.
Такая конструкция особенно устойчива к мощному лазерному излучению, поскольку разделение поляризаций происходит без поглощающего или сложного многослойного покрытия на поверхности, которое могло бы повредиться от высокой интенсивности света, — именно поэтому поляризаторы брюстеровского типа часто применяют внутри самих лазерных резонаторов, где интенсивность света особенно высока.
Такие поляризаторы применяют внутри резонаторов твердотельных и волоконных лазеров для задания и очистки поляризации генерируемого лазером света, а также в лазерных системах на длине волны 532 нм (зелёный свет, вторая гармоника распространённого лазера на 1064 нм), где важна высокая стойкость к мощному излучению.
Характеристики
- Артикул: 9379; производитель: Optogama
- Тип: тонкоплёночный поляризатор брюстеровского типа
- Размер: 10x20 мм
- Толщина: 5 мм
- Угол падения: 55,4°
- Рабочая длина волны: 532 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Стандартные брюстеровские тонкопленочные поляризаторы Optogama спроектированы для применений, в которых требуется разделение поляризаций. Данные поляризаторы имеют умеренный коэффициент экстинкции Tp:Ts > 200:1 и идеально подходят для использования на высоких мощностях и в УФ-диапазоне. Optogama производит стандартные и изготовляемые на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из высококачественного плавленого кварца для УФ диапазона; - Подходят для большинства популярных длин волн лазеров; - Угол падения Брюстера; - Коэффициент экстинкции Tp:Ts > 200:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициент пропускания поляризаторов брюстеровского типа
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на размеры |
+0/-0,15 мм |
|
Допуск на толщину |
±0,25 мм |
|
Параллельность |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45° |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/8@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>10 Дж/см2 (1064 нм, 10 нс) для поляризаторов 1064 нм |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
