Описание

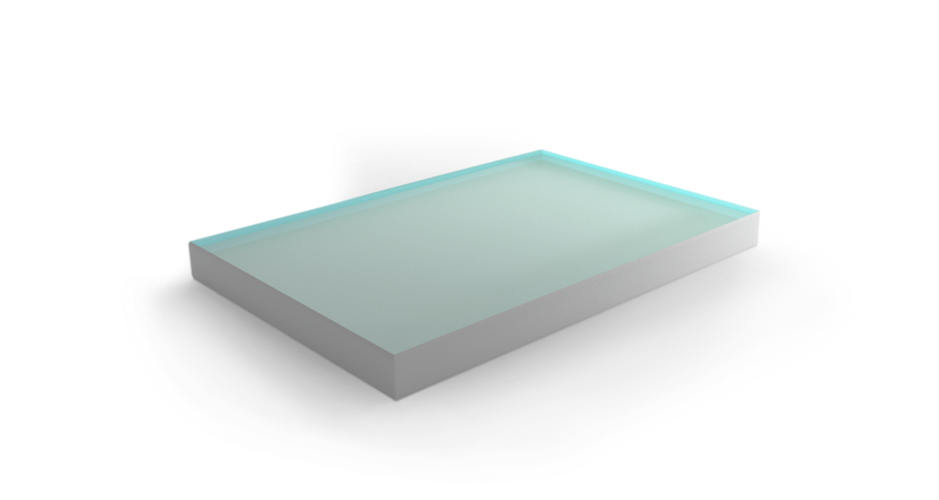

Тонкопленочный поляризатор брюстеровского типа 9380 от Optogama представляет собой оптический элемент размером 10x20 мм и толщиной 5 мм, предназначенный для работы на длине волны 1030 нм при угле падения 55,4°. Поляризатор основан на эффекте Брюстера: при падении света под углом Брюстера отражение для p-поляризации минимально, а для s-поляризации максимально.
Тонкопленочное покрытие нанесено на подложку и обеспечивает высокий коэффициент поляризации (более 100:1) и высокое пропускание для p-поляризованного света. Угол падения 55,4° соответствует углу Брюстера для кварца на длине волны 1030 нм. Поляризатор используется для выделения линейно поляризованного излучения, а также для управления поляризацией в лазерных системах. Он изготовлен из высококачественного кварцевого стекла, прозрачного в ближнем ИК-диапазоне. Устройство поставляется без оправы и может быть установлено в держатели с угловой юстировкой. Благодаря работе на длине 1030 нм поляризатор востребован в системах с иттербиевыми лазерами. Высокая лучевая стойкость покрытия позволяет использовать его с мощными источниками.
Характеристики
- Тип: тонкопленочный поляризатор брюстеровского типа
- Размер: 10 x 20 мм
- Толщина: 5 мм
- Угол падения: 55,4°
- Рабочая длина волны: 1030 нм
- Производитель: Optogama
- Коэффициент поляризации: >100:1
- Высокое пропускание p-поляризации
- Поставляется без оправы
Отрасли применения
Поляризатор 9380 используется в лазерных системах на длине волны 1030 нм (иттербиевые лазеры) для выделения линейно поляризованного излучения и управления поляризацией. Он применяется в научных исследованиях, включая нелинейную оптику и спектроскопию. В промышленности востребован в лазерной обработке материалов и системах контроля. Благодаря высокому коэффициенту поляризации обеспечивает чистоту поляризации.
Описание
Стандартные брюстеровские тонкопленочные поляризаторы Optogama спроектированы для применений, в которых требуется разделение поляризаций. Данные поляризаторы имеют умеренный коэффициент экстинкции Tp:Ts > 200:1 и идеально подходят для использования на высоких мощностях и в УФ-диапазоне. Optogama производит стандартные и изготовляемые на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из высококачественного плавленого кварца для УФ диапазона; - Подходят для большинства популярных длин волн лазеров; - Угол падения Брюстера; - Коэффициент экстинкции Tp:Ts > 200:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициент пропускания поляризаторов брюстеровского типа
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на размеры |
+0/-0,15 мм |
|
Допуск на толщину |
±0,25 мм |
|
Параллельность |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45° |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/8@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>10 Дж/см2 (1064 нм, 10 нс) для поляризаторов 1064 нм |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
