Описание

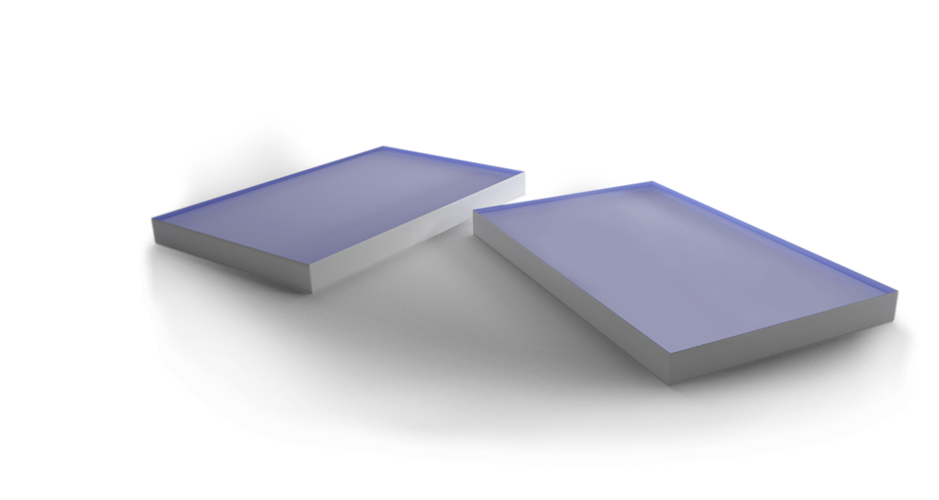

Тонкоплёночный поляризатор 9191 компании Optogama имеет размер 20 x 15 мм, толщина 6 мм и рассчитан на длину волны 355 нм.
Такой поляризатор представляет собой стеклянную пластину со специальным тонкоплёночным покрытием, нанесённым под определённым наклонным углом к падающему пучку: свет с одним направлением поляризации проходит через пластину почти без потерь, а свет с другим направлением поляризации в основном отражается в сторону.
В отличие от плёночного поляризатора-плёнки, наклеенной на подложку, тонкоплёночное покрытие на стекле выдерживает значительно более высокую мощность проходящего света, что делает такой поляризатор пригодным для работы с достаточно мощным лазерным излучением.
Рабочий угол падения луча на пластину — 55,4°: именно под этим углом покрытие даёт наилучшее разделение света по поляризации.
Относительно большая толщина пластины (6 мм) в сочетании с прочным материалом подложки обеспечивает механическую жёсткость и устойчивость к тепловым деформациям при работе с мощным ультрафиолетовым лазерным излучением на длине волны 355 нм, где даже небольшой прогиб или нагрев тонкой пластины мог бы исказить проходящий через неё лазерный пучок. Такие поляризаторы часто устанавливают на прецизионных поворотных креплениях, позволяющих точно выставить угол 55,4 градуса, при котором эффект разделения поляризаций получается наилучшим.
Характеристики
- Артикул: 9191; производитель: Optogama
- Тип: тонкоплёночный поляризатор
- Рабочая длина волны: 355 нм
- Угол падения: 55,4°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Стандартные тонкопленочные поляризаторы Optogama с высоким контрастом (под углом Брюстера и 45°) обеспечивают высокий коэффициент экстинкции Tp:Ts > 1000:1 благодаря применению ионно-лучевого распыления для нанесения покрытий. Более того, данные поляризаторы идеально подходят для работы с высокими мощностями и УФ-диапазоном. Optogama производит стандартные и сделанные на заказ брюстеровские поляризаторы для работы в диапазонах длин волн между 230 нм и 2000 нм с габаритами до 160 мм.
|
Особенности: - Подложка изготовлена из плавленого кварца (UVFS) высокого качества; - Для большинства популярных длин волн лазеров и гармоник; - Выбор угла падения (Брюстера и 45°); - Коэффициент экстинкции Tp:Ts > 1000:1; - Возможно изготовление на заказ. |
Применения: - Разделение поляризаций; - Оптическая изоляция; - Выделение определенного направления поляризации; - Аттенюаторы лазерного излучения. |
Коэффициенты пропускания высококонтрастных поляризаторов
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал |
UVFS |
| Апертура | >85% |
|
Допуск на поперечные размеры |
+0/0,15 мм |
|
Допуск на толщину |
± 0.25 мм |
|
Параллелизм |
<30 угловых секунд |
|
Фаски |
<0,35 мм под 45˚ |
|
Качество поверхностей |
20-10 S-D |
| Плоскостность поверхностей |
<λ/2@632,8 нм для 10 x 20 мм; <λ/2@632,8 нм для 20 x 40 мм |
|
Искажение волнового фронта |
<λ/10@632,8 нм для 10 x 20 мм; <λ/6@632,8 нм для 20 x 40 мм |
|
Порог повреждений |
>12 Дж/см2 (1064 нм, 10 нс) (для поляризаторов на 1064 нм) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризаторов с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризаторов Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
