Описание

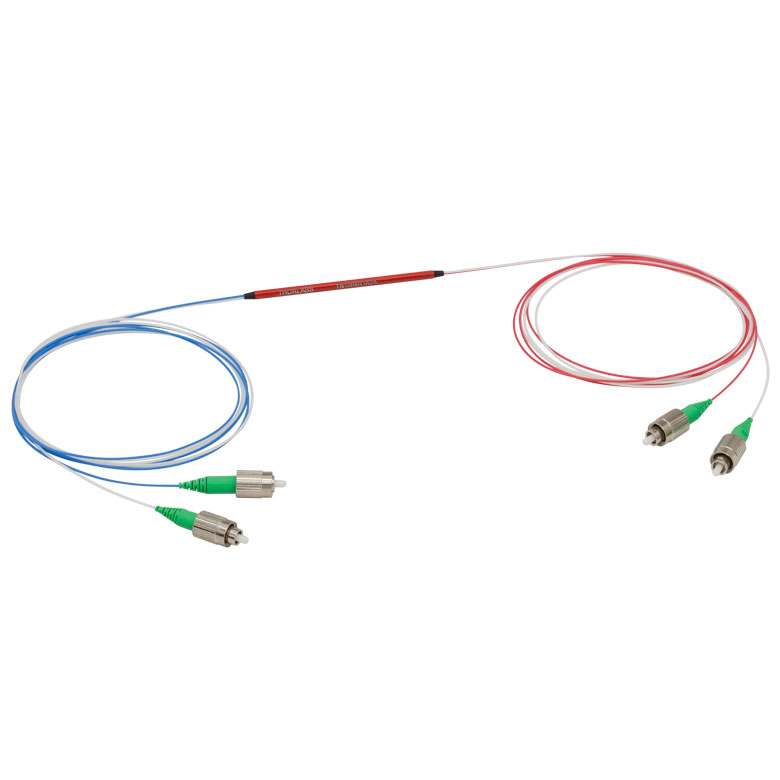

Оптический разветвитель TN1064R3A2A представляет собой одномодовый сплавной волоконный 2x2 разветвитель, оптимизированный для работы в узком диапазоне вокруг длины волны 1064 нм. Он используется для разделения или комбинирования излучения в волоконных лазерных системах, измерительных стендах и коммутационных узлах, где требуется стабильное и предсказуемое распределение мощности между выходами. Узкополосная конструкция с рабочим диапазоном 1064 ± 15 нм обеспечивает высокую стабильность характеристик в области основной линии Nd:YAG лазеров и волоконных источников.
Разветвитель построен на базе одномодового волокна HI1060 с числовой апертурой 0,14, что обеспечивает малые изгибные потери и устойчивость к механическим воздействиям при прокладке линии и монтаже. Конфигурация 2x2 позволяет использовать любой порт как входной, а два выходных порта получают заданное соотношение мощностей 75:25, удобное для задач, где требуется отвести часть мощности на измерительный или резервный тракт, сохраняя основную энергию в рабочем канале.[web:56][web:57]
Характеристики
Разветвитель TN1064R3A2A имеет центральную длину волны 1064 нм и узкую полосу ±15 нм, что позволяет точно согласовывать его с лазерными источниками и усилителями, работающими на этой длине волны. Числовая апертура 0,14 и использование волокна HI1060 обеспечивают малые изгибные потери и хорошую сохранность моды при эксплуатации. Соотношение разделения 75:25 выбрано для задач, где необходимо отвести значимую, но не основную долю мощности на измерительный тракт или вторичный канал.[web:57]
Все порты разветвителя оснащены коннекторами FC/APC, что уменьшает отражения на торцах волокна и улучшает стабильность оптического тракта по сравнению с FC/PC. Конструкция сплавного разветвителя обеспечивает двунаправленную работу: любой порт может выступать входом, а остальные использоваться как выходы. Низкий уровень избыточных потерь и контролируемая равномерность параметров между каналами повышают энергоэффективность и точность распределения мощности.[web:57]
Отрасли применения
TN1064R3A2A широко применяется в волоконных лазерных комплексах на длине волны 1064 нм, где требуется разделение мощности между основным рабочим каналом и измерительным или резервным трактом. Он используется в установках прецизионной обработки материалов, лазерной маркировки и микромеханической обработки, позволяя параллельно контролировать выходную мощность и качество луча. Разветвитель подходит для научных экспериментов по нелинейной оптике и интерферометрии, где необходимы стабильные узкополосные ответвления сигнала в нескольких ветвях.
Благодаря FC/APC разъемам и одномодовому волокну HI1060 устройство легко интегрируется в метрологические стенды, системы дистанционного зондирования и датчиковые сети на базе волоконных линий. Оно применяется в системах контроля вибраций и деформаций, распределенных датчиках температуры и других приложениях, где лазер на 1064 нм используется как опорный источник. Конфигурация 75:25 удобна для построения тракта обратной связи по мощности, организации резервных каналов и диагностических ответвлений в сложных волоконно-оптических системах.[web:57]
Разветвители для работы в районе 1064 нм используют оптоволокна HI1060 или HI1060 FLEX с низким уровнем потерь на изгибах. Волокна HI1060 обладают диаметром сердцевины Ø5.3 мкм и числовой апертурой – 0.14 NA, волокна HI1060 FLEX - Ø3.4 мкм и 0.22 NA.
