Описание

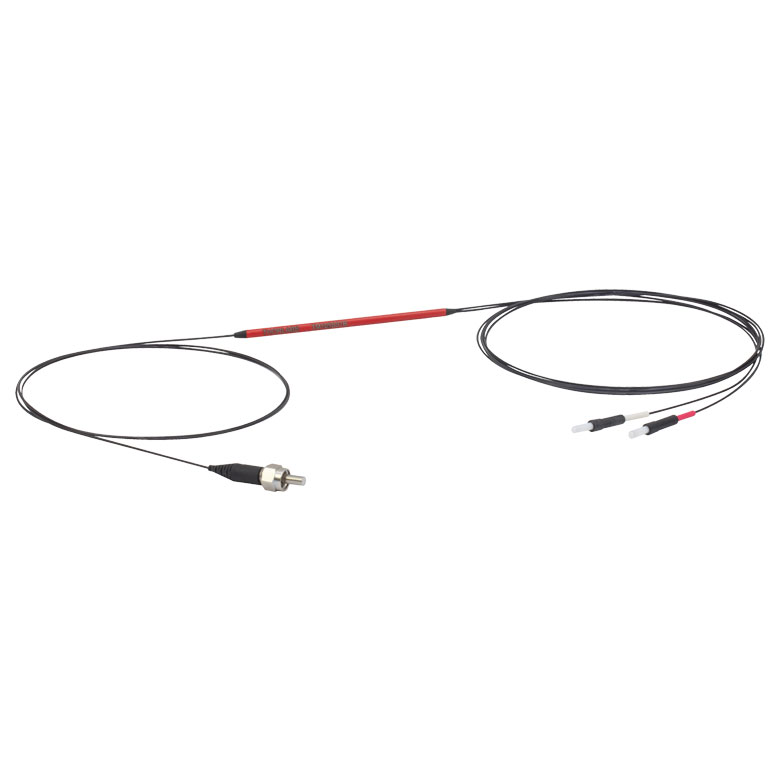

TM105SS1B — многомодовый разветвитель 1×2 Thorlabs. Ø105 мкм; NA 0,22; 50:50; Low OH; 400–2200 нм. Общий порт: SMA905; две выходные ветви с керамическими наконечниками Ø2,5 мм. Низкое содержание OH относится к типу волокна.
Разветвитель распределяет оптическую мощность между двумя ветвями. Номинал 50:50 описывает их соотношение, а не гарантирует поступления ровно половины исходной мощности в каждый выход: в тракте есть вносимые и соединительные потери. Модовое распределение зависит от условий ввода.
Числовая апертура 0,22 характеризует угловой диапазон ввода в волокно. Диаметр сердцевины не равен диаметру керамического наконечника: первый относится к оптическому тракту, второй определяет механическую посадку. Наконечники разных размеров не устанавливают в одну втулку без согласованного переходника.
При сравнении ветвей измеряют мощность на обоих выходах при одном и том же положении входного волокна. Торцы держат чистыми, исключают натяжение и резкие изгибы. При широкополосном источнике проверяют потери на конкретной длине волны, вместо того чтобы переносить результат одиночного измерения на весь диапазон.
Перед закупкой проверяют не только обозначение общего порта, но и размеры обеих выходных феррул, ответные втулки и доступное место для укладки. Если важен одинаковый уровень в двух каналах, измеряют баланс после всех внешних переходов, поскольку сами соединения могут вносить различное ослабление.
Для поиска асимметрии полезно поменять местами внешние измерительные каналы, оставив сам разветвитель неподвижным. Так можно отличить вклад детектора или соединительной втулки от свойств ветви. Записывают длину волны, способ ввода и потери на каждой ветви отдельно. Показания источника до общего порта и суммарное показание после ответвлений — разные величины; их сопоставляют только при известной схеме измерения и одинаковых единицах.
Характеристики
- Артикул: TM105SS1B.
- Тип: многомодовый разветвитель 1×2.
- Ø105 мкм; NA 0,22; 50:50; Low OH; 400–2200 нм.
- Общий порт: SMA905; две выходные ветви с керамическими наконечниками Ø2,5 мм. Низкое содержание OH относится к типу волокна.
Отрасли применения
- Волоконные стенды: разделение оптического сигнала.
- Лабораторные измерения: параллельная подача света в два совместимых канала.
