TF1225R7 - Опора для стола: 1.2 м x 2.5 м x 210 мм (4' x 8' x 8.27"), без виброизоляции, Thorlabs

Описание

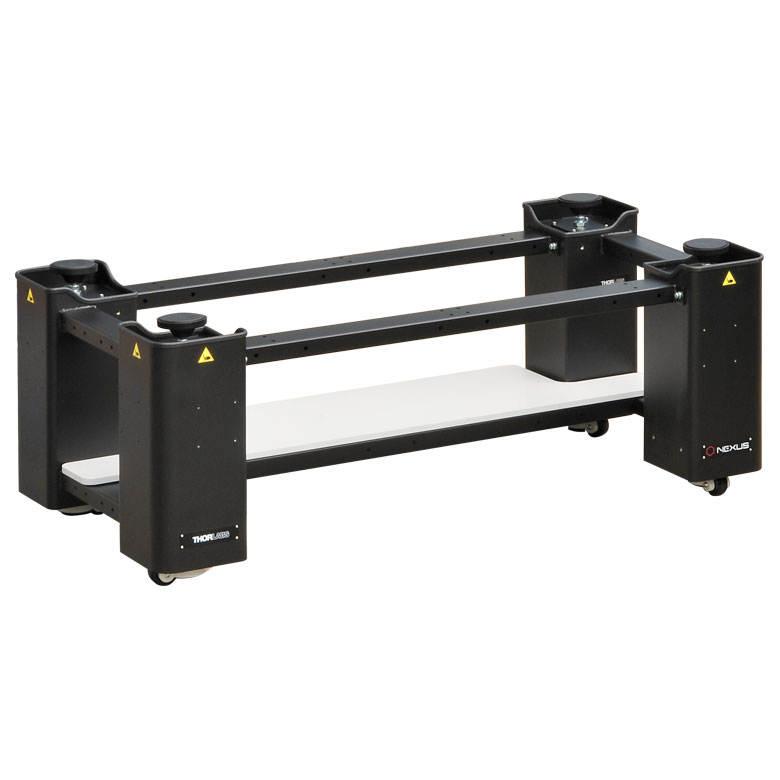

Опора TF1225R7 представляет собой жёсткую раму для оптического стола размером 1.2 м x 2.5 м x 210 мм (4' x 8' x 8.27"), входящую в серию Nexus Optical Table Rigid Workstation. Рама обеспечивает механически стабильную поддержку стола без активной виброизоляции, ориентированную на лаборатории и производственные площадки, где основной акцент сделан на жёсткости и устойчивости. Конструкция включает четыре ножки и систему связей, образующих жёсткий каркас, на котором через жёсткие опоры устанавливается стол. Такая платформа служит базой для размещения лазерного и измерительного оборудования.

TF1225R7 предназначена для оптических столов формата 1.2 x 2.5 м и обеспечивает стандартную высоту рабочей поверхности около 700 мм. Жёсткие опоры заменяют активные демпферы, снижая стоимость и упрощая конструкцию при сохранении достаточной устойчивости. Рама рассчитана на значительные нагрузки и позволяет поддерживать массивный стол и комплекс оборудования. Она совместима с аксессуарами Nexus, включая защитные шторы и полки, образуя комплексные рабочие станции.

Характеристики

Согласно технической документации Nexus Optical Table Rigid Workstation, рама TF1225R7 имеет габариты примерно 2.43 x 1.196 x 0.688 м (95.67" x 47.09" x 27.09"), при массе порядка 166 кг. Конструкция включает четыре стальные ножки, соединённые поперечными связями (tie bars), а стол опирается на жёсткие площадки на верхних частях ножек. Нижние опоры и верхние площадки могут иметь небольшую регулировку по высоте для выравнивания стола. Рама рассчитана на работу в помещении и имеет защитное покрытие для предотвращения коррозии.

Система разработана как «non‑isolating support», то есть не содержит специализированных виброизоляторов, но обеспечивает базовую устойчивость и демпфирование за счёт массы и конструкции. Крепёжные отверстия и интерфейсы позволяют устанавливать дополнительные аксессуары, такие как лазерные защитные шторы (TFL‑серия) и полочные системы. Рама совместима с оптическими столами Nexus соответствующего формата и может быть частью комплекса рабочих станций с защитным ограждением. Большой вес и жёсткость конструкции уменьшают влияние внешних механических воздействий на оптический стол.

Отрасли применения

TF1225R7 используется в лабораторной фотонике, лазерной физике и метрологии как базовая опора для больших оптических столов. Она подходит для построения комплексных стендов по лазерной обработке, интерферометрии, нелинейной оптике и спектроскопии. Жёсткая поддержка стола обеспечивает стабильность конфигурации при установке тяжёлого оборудования и оптомеханики.

В промышленной среде такие рамы применяются для размещения оптических систем на производственных линиях, тестовых стендах и участках контроля качества. Совместимость TF1225R7 с защитными шторными системами позволяет строить рабочие станции с лазерной безопасностью. Рама является ключевым компонентом инфраструктуры Nexus, обеспечивающим стабильное и предсказуемое механическое основание для оптических столов крупного формата.
