Описание

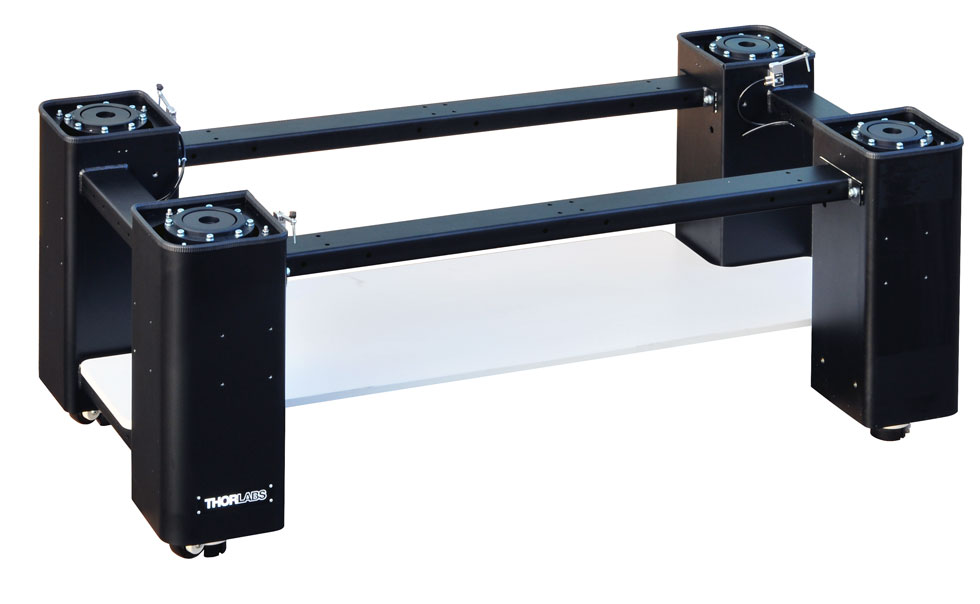

TF1020A7 — рама с активными опорами Thorlabs. Активная система опирания относится к раме и не заменяет внутреннее демпфирование столешницы. Для штатной работы пневматических опор предусматривают соответствующую подачу воздуха.
Рама несет отдельную столешницу и образует основу рабочей станции. Номинальные ширина, длина и толщина описывают совместимую плиту, а не наружные габариты рамы. Для проверки проходов и привязки к лабораторной мебели используют сборочный чертеж, оставляя место для соединителей и обслуживания.
Перед сборкой проверяют несущую способность пола и максимально допустимую массу полностью оснащенного стола. В расчет входят собственная масса столешницы, кронштейнов и приборов. Если тяжелый модуль сильно смещен от центра, его влияние на отдельную опору может отличаться от оценки по средней нагрузке.
Установка не должна жестко связывать чувствительную оптическую поверхность с неподвижной стеной через трубу или натянутый кабель. После установки проверяют устойчивость, уровень и работоспособность опор. Для активной и жесткой версий применяют процедуры соответствующей модели, не перенося пневматические настройки на жесткую раму.
Перед вводом TF1020A7 в эксплуатацию сверяют маркировку изделия, состав поставки и документацию для фактического исполнения. Проверку начинают в безопасном режиме, до установки чувствительных или дорогостоящих компонентов. Это позволяет вовремя выявить несовпадение посадок, ограничение рабочего диапазона или необходимость дополнительных принадлежностей.
При повторной сборке фиксируют конфигурацию, расположение сопрягаемых элементов и условия проверки. Одно и то же обозначение семейства не гарантирует одинаковых результатов после изменения крепления, геометрии или электроники. В отчет записывают параметры именно испытанной сборки, не подменяя их ближайшим каталожным аналогом.
Характеристики
- Артикул: TF1020A7.
- Тип изделия: рама с активными опорами.
- Столешница 1 × 2 м, толщина 210 мм.
- Артикул относится к раме; оптическая столешница отдельная.
Отрасли применения
- Лабораторная инфраструктура: применение в совместимой измерительной или монтажной системе.
- Исследовательские лаборатории: сборка и обслуживание рабочих установок.
- Приборостроение: интеграция по монтажным и рабочим ограничениям.
