Описание

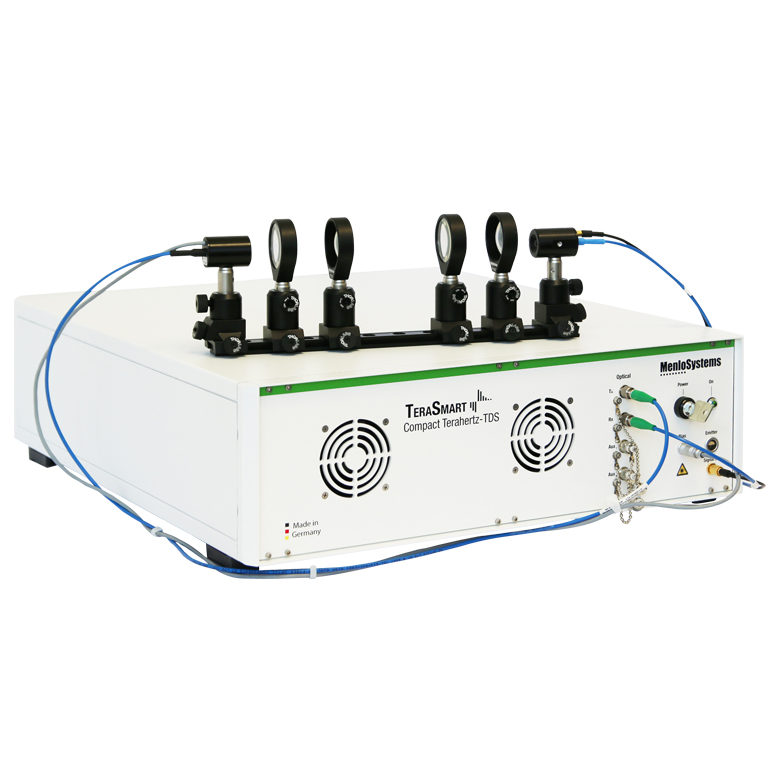

TERA-SMART — компактный терагерцовый спектрометр Menlo Systems для измерений во временной области. Номинал 1560 нм относится к оптическому лазерному каналу, а не к длине волны регистрируемого ТГц излучения. Оптическая и терагерцовая части выполняют разные функции, поэтому по одному этому номиналу нельзя определить диапазон измеряемых частот.
В спектрометре короткие оптические импульсы задают синхронизацию излучения и регистрации. Система измеряет электрическое поле ТГц импульса как функцию времени, а преобразование Фурье дает спектральное представление. На практике пригодная полоса зависит от конфигурации, длительности сканирования и отношения сигнал/шум.
Системные характеристики сверяют по версии поставки. Обновленная документация TeraSmart не обязательно описывает ту же комплектацию, которая продавалась под артикулом TERA-SMART. Нельзя переносить полосу, мощность источника и скорость записи из нового паспорта в старую установку без проверки.
Для спектрального сравнения измеряют опорный сигнал и сигнал с образцом в сопоставимой геометрии. Если после установки образца меняются положение фокуса или расстояние между узлами, часть изменения может возникнуть из-за юстировки. Амплитуду и фазу сравнивают отдельно, сохраняя условия временной привязки.
Влага в воздухе влияет на отдельные участки терагерцового спектра. Если измерительный тракт открыт, контроль фона помогает отличить особенности образца от особенностей среды. Усреднение уменьшает случайные шумы, но не исправляет систематическую ошибку от дрейфа или плохой установки опорной траектории.
При интеграции оставляют доступ к разъемам и органам юстировки. Рабочие ограничения проверяют по паспорту, а доступ к оптическому пучку организуют по требованиям лазерной безопасности. В частности, инфракрасные оптические импульсы нельзя оценивать по визуальной яркости.
Характеристики
- Артикул: TERA-SMART.
- Оптическая длина волны: 1560 нм.
- Метод: терагерцовая спектроскопия во временной области.
- Исполнение: компактная спектрометрическая система.
- ТГц полоса и условия совместимости: по паспорту конфигурации.
Отрасли применения
- Спектроскопия: измерение или регистрация временного ТГц сигнала.
- Материаловедение: сравнение опорных данных и данных с образцом.
- Исследовательские стенды: интеграция компонентов временной ТГц регистрации.
