Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Крепление
|
F-mount |
|
Типы объектива
|
телецентрические |
|
Спектральная чувствительность
|
NIR (0.75 — 1.1 мкм), VIS (0.4 — 0.75 мкм) |
|
Крепление
|
F-Mount |
|
Ø светового пятна, мм
|
35 |
|
Диапазон фокусировки
|
70.2 мм |
|
Относительное отверстие
|
6.3 |
|
Прочее
|
Числовая апертура: 0,080. Оптическое увеличение: 1x. Дисторсия: 0,03%. Относительная освещенность: 90%. |
|
Рабочий отрезок, мм
|
46.5 |
|

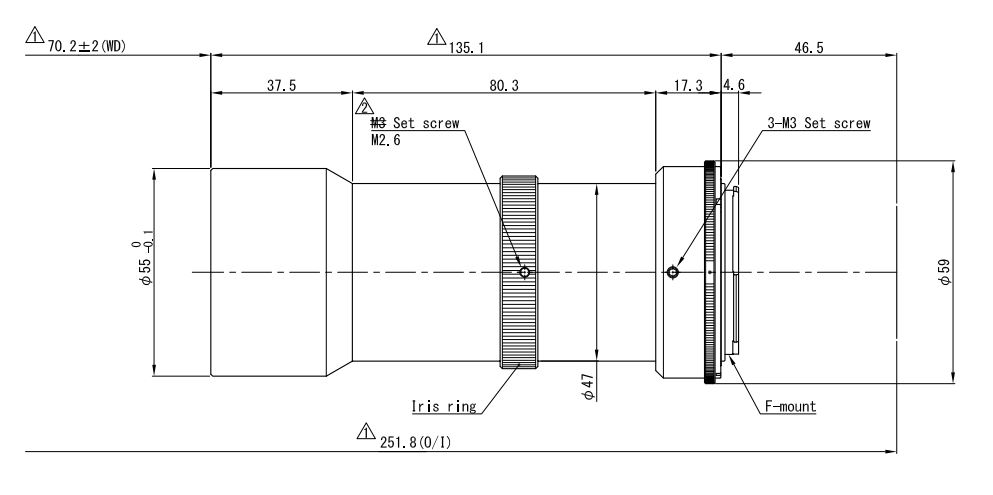

Размеры
|
Ø59x 135.1 мм |
|
Тип объектива
|
Крупноформатный / Телецентрический |
|
Масса
|
550 г |
Описание
VS-LTC1-70-35/FS — телецентрический объектив VS Technology для крупноформатных линейных сенсоров. Оптическое увеличение 1,0× обеспечивает передачу масштаба без дополнительного уменьшения или увеличения, а рабочее расстояние 70,2 мм оставляет пространство для подсветки и механики подачи детали. Поддержка сенсора диаметром до 35 мм ориентирует модель на line-scan камеры, применяемые для непрерывного контроля полотна, листов и длинномерной продукции. Спектральное исполнение VIS/NIR позволяет работать примерно в диапазоне 0,4–0,9 мкм.
Объектная телецентричность подавляет перспективную ошибку: небольшой перепад высоты в пределах допустимой глубины резкости меньше влияет на измеренный размер контура. Числовая апертура 0,080 обеспечивает баланс между разрешением и глубиной резко изображаемого пространства, а регулируемая диафрагма даёт возможность адаптировать контраст к реальному объекту. Для получения паспортной точности объектив выставляют перпендикулярно измеряемой плоскости, выдерживают рабочий отрезок 46,5 мм и калибруют совместно с камерой. Контровая подсветка подходит для геометрии кромок, диффузная — для анализа поверхности. Разрешение всей системы ограничивается не только объективом, но также размером пикселя, стабильностью подачи и качеством подсветки. Для line-scan камеры синхронизируют частоту строк со скоростью объекта; ошибка синхронизации растягивает или сжимает изображение по направлению движения. Жёсткое F-крепление и контроль вибраций необходимы для воспроизводимой метрологии.
Характеристики
- Оптическое увеличение: 1,0×.
- Рабочее расстояние: 70,2 мм.
- Максимальный размер сенсора: Ø35 мм.
- Числовая апертура: 0,080.
- Рабочее относительное отверстие: около f/6,3.
- Крепление камеры: F-mount.
- Спектральный диапазон: ориентировочно 0,4–0,9 мкм.
- Масса: около 550 г.
Отрасли применения
- Линейное сканирование материалов.
- Размерный контроль без перспективной погрешности.
- Инспекция электроники и микромеханики.
- Сортировочные автоматизированные системы.
- Измерение профилей, кромок и отверстий.
