Описание

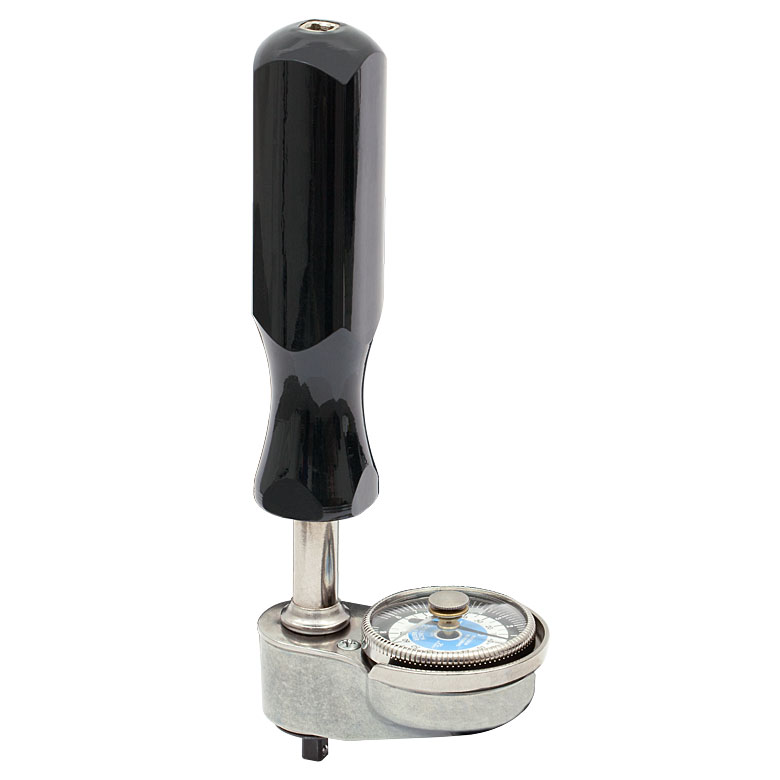

TD75 — ручной динамометрический инструмент со стрелочным индикатором для сборки оптомеханических узлов. Он регистрирует фактический момент на крепеже, а не отщелкивается при достижении заданного значения. Подвижная контрольная стрелка помогает визуально отметить цель; приложенный момент читают по рабочей стрелке.
Полный диапазон шкалы — до 75 фунт-дюймов, или 8,4 Н·м. Точность 2 % от показания нормирована только от 20 % до 100 % полной шкалы, то есть от 15 до 75 фунт-дюймов. Наличие нулевой отметки не означает паспортной точности при малом моменте. Изготовитель не рекомендует TD75 для затяжки удерживающих колец оптики.
Момент выбирают по спецификации винта и детали. Подходящий наконечник вставляют полностью, а показание считывают при плавном нагружении. Если рукояткой сделать рывок, кратковременный пик может превысить требуемую затяжку. При переводе единиц важно не путать фунт-дюймы с фунт-футами.
Для точного контроля нижних значений нужен инструмент меньшего диапазона. Если заданный момент приходится между делениями шкалы, оценивают пригодность разрешения для конкретной сборки. Нельзя компенсировать неподходящий диапазон обещанием точности, которое дано только для другой области шкалы.
Производитель не рекомендует срывать уже затянутый крепеж динамометрическим инструментом: момент отворачивания может превысить верхний предел. Состояние шкалы, стрелки и насадки проверяют перед работой. Для ответственных измерений соблюдают правила проверки и калибровки, действующие для данного рабочего места.
На тонких оправах окончательную затяжку выполняют подходящим способом по документации оптики. Даже исправный TD75 не делает большой момент безопасным для линзы или малогабаритного удерживающего кольца.
Характеристики
- Артикул: TD75.
- Присоединительный квадрат: 1/4″.
- Полный диапазон: 0–75 фунт-дюймов (0–8,4 Н·м).
- Нормируемый диапазон: 15–75 фунт-дюймов; точность 2 % от показания.
- Деление основной шкалы: 0,2 Н·м; дополнительной: 5 фунт-дюймов.
- Насадки приобретаются отдельно.
Отрасли применения
- Оптомеханика: контроль моментов при сборке креплений.
- Лабораторные стенды: воспроизводимая затяжка монтажных деталей.
- Сервис: сборка соединений по заданному моменту.
