Описание

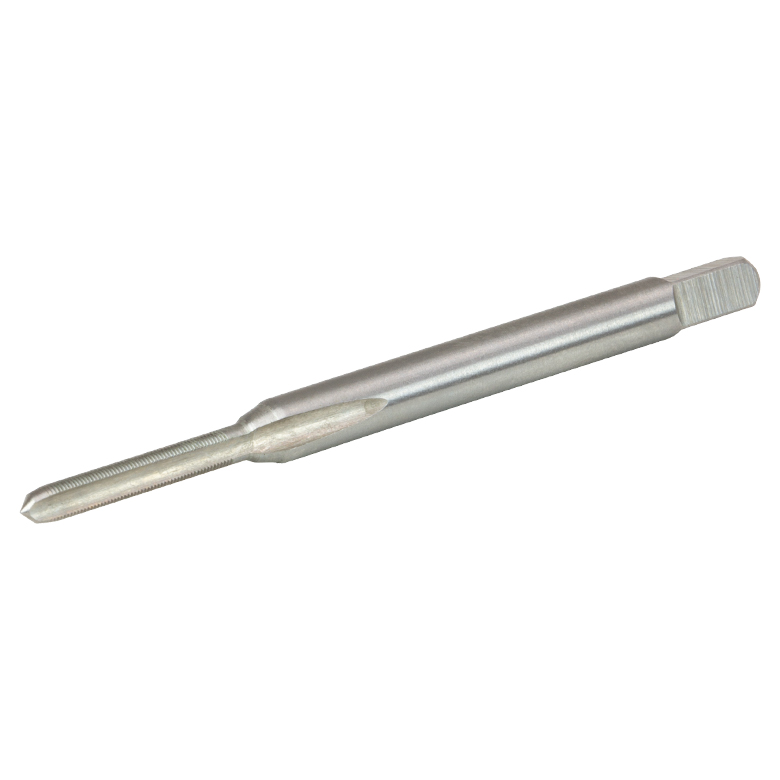

TAPM202 — метчик Thorlabs для нарезания внутренней резьбы M2 × 0,2. Инструмент предназначен для работы в предварительно подготовленном отверстии пользовательской детали. Его выбирают по чертежу ответного винта, оправы или втулки. Для изготовления наружной резьбы этот инструмент не применяется.
Винт M2 × 0,2 за полный оборот номинально перемещается на 0,2 мм. Этот ход не является точностью регулировки. Для небольших деталей особенно важны соосность и достаточная толщина материала у края: даже короткое перекошенное отверстие может затруднить посадку винта.
Обозначение M2 × 0,2 описывает готовую резьбу, а не диаметр сверла. Подготовительное отверстие выбирают по таблице изготовителя и требованиям к детали. Слишком малое отверстие увеличивает нагрузку на режущие кромки, а слишком большое уменьшает полноту витка. При обработке тонкой стенки проверяют оставшееся сечение вокруг резьбовой посадки и расстояние до соседних отверстий.
Заходная часть метчика формирует профиль постепенно. В глухом отверстии глубина полной резьбы и глубина сверления различаются: нужно место для захода и стружки. Если рабочие витки должны доходить почти до дна, заранее выбирают подходящую технологию. Упор инструмента в дно не является признаком завершения обработки.
Для резьбы M2 × 0,2 важна соосность с подготовленным отверстием. Заготовку закрепляют без перекоса, а выбор режима резания и смазки согласуют с ее материалом. В оптическом узле после обработки удаляют стружку, загрязнения и заусенцы; установку линз и других чувствительных элементов выполняют после очистки.
При приемке проверяют глубину и посадку калибром или заведомо совместимой ответной деталью. Если винт закусывает на входе, применение большого усилия не заменяет проверку шага, перекоса и чистоты. При ремонте сорванной резьбы повторный проход метчиком не восстанавливает недостающий металл: сначала оценивают, возможна ли повторная нарезка без нарушения геометрии.
Характеристики
- Артикул: TAPM202.
- Профиль внутренней резьбы: M2 × 0,2.
- Режущий инструмент: метчик с заходной частью (plug tap).
- Материал: быстрорежущая сталь (HSS).
- Диаметр подготовительного отверстия выбирают по таблице изготовителя.
Отрасли применения
- Приборостроение: нарезание резьб в пользовательских корпусах и кронштейнах.
- Оптомеханика: изготовление посадок под совместимые резьбовые компоненты.
- Мастерские: проверка и допустимое восстановление резьбы после оценки состояния детали.
