Описание

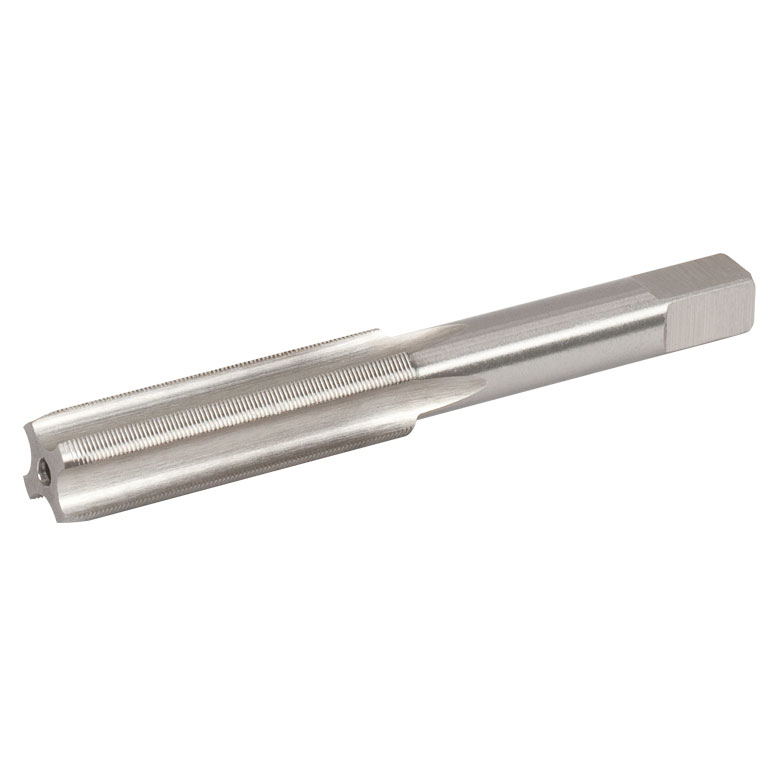

TAPM1205 — метчик Thorlabs из быстрорежущей стали для нарезания внутренней резьбы M12 × 0,5 в предварительно подготовленном отверстии. Он предназначен для изготовления резьбового посадочного места в пользовательской детали. Инструмент не формирует наружную резьбу на стержне и не используется вместо винта, который впоследствии будет установлен в обработанное отверстие.
Для M12 × 0,5 изготовитель указывает подготовительный диаметр 11,526 ±0,068 мм и предлагает сверло 11,5 мм. Резьба используется в том числе под корпуса асферических линз; положение опорного торца и свободную апертуру проектируют отдельно.
Размер M12 × 0,5 описывает ответную резьбу, а не диаметр сверла. Отверстие подготавливают по таблице изготовителя с учетом рекомендованного допуска. Для тонкой стенки проверяют остаточное сечение детали и расположение соседних каналов. При работе с готовой оптической оправой отдельно определяют, не изменит ли обработка базовые поверхности и положение установленного компонента.
Метчик относится к типу plug tap с заходной частью, которая постепенно вводит режущие кромки в работу. В глухом отверстии полезная глубина полной резьбы меньше общей глубины сверления: место занимают заходная часть инструмента и стружка. Если витки нужны почти у дна, совместимую технологию выбирают отдельно, не пытаясь увеличить глубину нажимом на инструмент.
Соосность с отверстием важна не меньше номинального размера. Заготовку фиксируют без перекоса, а приемы резания и смазку выбирают по материалу и условиям чистоты установки. После обработки удаляют стружку и заусенцы, особенно если узел будет находиться рядом с оптическими поверхностями. Исправность резьбы проверяют подходящим калибром или чистой ответной деталью без усилия.
Нарезание новой резьбы и восстановление поврежденной — разные операции. Если в детали уже есть отверстие другого стандарта или часть витков сорвана, метчик того же номинала не восстановит недостающий материал. До ремонта проверяют, достаточно ли металла и можно ли сохранить требуемую соосность и глубину посадки.
Характеристики
- Артикул: TAPM1205.
- Внутренняя резьба: M12 × 0,5; система метрическая.
- Исполнение: метчик типа plug tap.
- Материал инструмента: быстрорежущая сталь (HSS).
- Подготовительный диаметр и допуск: по таблице Thorlabs.
Отрасли применения
- Приборостроение: изготовление резьбовых посадок в пользовательских деталях.
- Оптомеханическая мастерская: адаптация держателей и корпусов под соответствующую ответную резьбу.
- Ремонт: проверка и допустимая доработка резьбовых отверстий после оценки их состояния.
