Описание

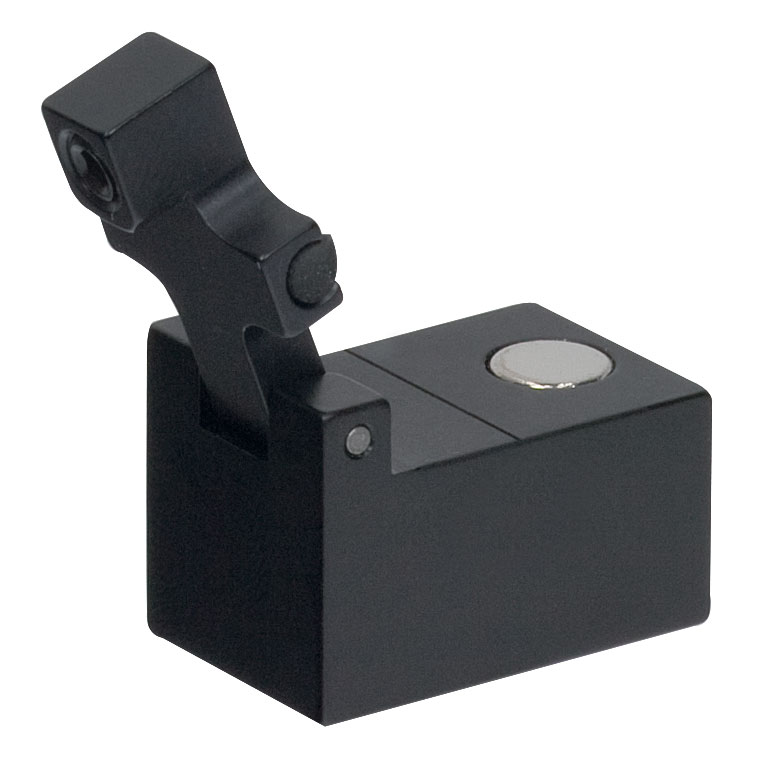

Зажим Thorlabs удерживает оптоволокно диаметром 250 мкм и устанавливается на оптомеханическую стойку через резьбовое отверстие 8-32. Он предназначен для фиксации участка волокна в исследовательской установке, а не для сращивания торцов, оптического согласования или электрического подключения. Высоту, ориентацию и положение зажима определяет внешняя стойка и ее держатель.
Резьба 8-32 относится к монтажу корпуса и не характеризует оптические свойства. Исполнение M4 — отдельная модель с тем же номинальным размером крепления волокна. Даже если винт другого стандарта начинает входить в отверстие, его нельзя затягивать: у этих резьб различаются диаметр и шаг.
Размер 250 мкм относится к участку волокна, который непосредственно помещается в зажим. Диаметр сердцевины не позволяет судить о посадке: покрытие, оболочка и защитный буфер могут иметь разные наружные размеры. Сверяют геометрию именно открытого участка в месте фиксации, не пытаясь продавить кабель большей толщины.
Механическую укладку проверяют до оптической юстировки. Волокно должно подходить к зажиму плавно, без резкого изгиба, натяжения и скручивания. Съемная фиксация полезна при лабораторной перестройке, но не заменяет отдельную разгрузку длинного кабеля и не предназначена для подвешивания его массы за чувствительный участок.
При наблюдении потерь проверяют, не изменяется ли сигнал после фиксации или перемещения внешнего кабеля. Если мощность меняется, различают смещение торца, изгиб волокна и перекос держателя. Сам зажим не задает точность ввода в сердцевину: ее обеспечивают позиционеры, оптика сопряжения и стабильная опора.
Захват не выполняет функции защитного кожуха для лазерного излучения. При работе с открытым торцом волокна обеспечивают безопасный режим, а при повторной сборке сверяют, что рабочий канал не будет перекрыт стойкой или соседними деталями.
Характеристики
- Артикул: T711-250.
- Монтажное резьбовое отверстие: 8-32.
- Номинальный диаметр удерживаемого волокна: 250 мкм.
- Тип: пассивный зажим с установкой на стойку.
- Функции соединения торцов, активной юстировки и измерения отсутствуют.
Отрасли применения
- Лабораторная волоконная оптика: удержание волокна при юстировке.
- Испытательные стенды: воспроизводимая прокладка волоконного участка.
- Приборостроение: монтаж волокна в составе сменного экспериментального узла.
