Описание

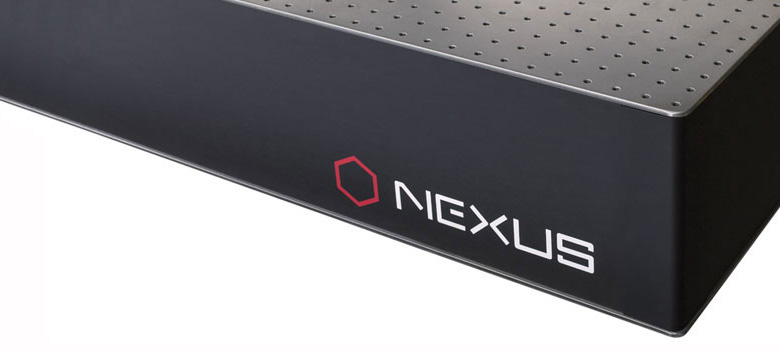

T58H — оптическая столешница Nexus формата 4,8 × 8 футов с дюймовой сеткой крепления. Она предназначена для установки источников излучения, оптических держателей, образцов и приемной электроники в составе лабораторного стенда. Общая плоскость позволяет перестраивать схему без изготовления отдельного основания под каждый прибор.
Широкая столешница подходит для схем, в которых несколько оптических ветвей должны оставаться на единой монтажной базе. Толщина 210 мм отличает ее от более глубоких вариантов J и K того же формата. Это не комплект рабочего места: у артикула нет собственных опор и системы автоматического поддержания уровня.
Стальные обшивки и сотовая сердцевина образуют жесткое основание. Демпфирование уменьшает деформационный отклик столешницы, а передача колебаний от пола зависит также от выбранных ножек и способа их установки. Номинальная толщина 210 мм описывает конструкцию, но сама по себе не задает амплитуду колебаний рядом с конкретным микроскопом или интерферометром.
Монтажные отверстия 1/4″-20 расположены с шагом 1 дюйм. В метрической системе шаг 25 мм близок, но не совпадает с дюймовой сеткой. Это особенно важно при установке жесткой детали на несколько винтов: небольшая разница на каждом шаге накапливается, и принудительная затяжка может перекосить держатель или повредить резьбу.
При проектировании учитывают доступ к центру столешницы, положение тяжелых приборов относительно опор и свободное место для кабелей. Жесткий кабель или трубка, натянутая между столом и внешней стойкой, может передавать колебания в обход изоляции. Высоту опор, допустимую нагрузку на пол и маршрут перемещения сверяют до доставки, а не после монтажа оптики.
После установки проверяют стабильность опоры и повторно юстируют чувствительные каналы. Перестановка тяжелого модуля может изменить уровень даже на исправной столешнице. Плоскостность рабочей поверхности не освобождает от регулировки высоты луча и проверки ориентации установленных держателей.
Характеристики
- Артикул: T58H.
- Формат: 4,8′ × 8′ × 8,3″; толщина 210 мм.
- Монтажная сетка: 1/4″-20, шаг 1″.
- Стальная конструкция с сотовой сердцевиной.
- Опоры приобретаются отдельно.
- Без индивидуальной герметизации отверстий типа X.
Отрасли применения
- Фотоника: сборка многоканальных оптических стендов.
- Спектроскопия и микроскопия: размещение источников, образцов и приемных модулей.
- Интерферометрия: монтаж оптики с отдельно выбранной виброизоляцией.
