Описание

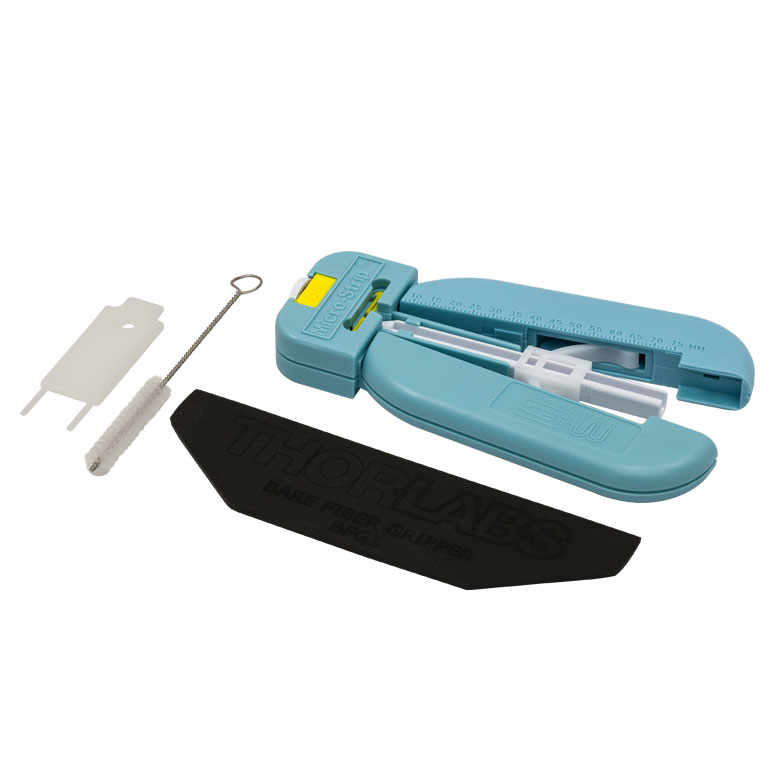

Инструмент T18S25 предназначен для механического удаления полимерного защитного покрытия с оптического волокна, имеющего типичную пару диаметров: оболочка 400 мкм и покрытие 600 мкм. В отличие от универсальных приспособлений, которые подбирают приблизительно по внешнему диаметру кабеля, эта модификация рассчитана на конкретную геометрию волокна. При подготовке к сварке, установке коннектора или закреплению в оптическом узле необходимо открыть чистую поверхность стеклянной оболочки, не нанеся на неё задиров.
Геометрия покрытие 600 мкм поверх оболочки 400 мкм определяет выбор рабочей выемки инструмента. Перед операцией следует убедиться, что фактический наружный диаметр покрытия и стеклянной оболочки совпадает с характеристиками волокна; маркировка номинального диаметра сама по себе не гарантирует совместимости при нестандартной конструкции. Стриппер снимает покрытие на заданном участке, оставляя стеклянную часть для последующей очистки и обработки. Длина зачищаемого участка зависит от технологии оконцевания, размера феррулы или требований сварочного аппарата.
Для волоконной линии с покрытием 600 мкм важно не путать диаметры сердцевины, оболочки и защитного покрытия. Рабочая геометрия стриппера подбирается по оболочке и покрытию: внутренний световедущий сердечник может иметь другой размер и не используется как критерий для выбора этой модели. Перед серийной обработкой рекомендуется проверить результат на технологическом образце, осмотреть поверхность под увеличением и убедиться в отсутствии сколов, полос от лезвий и остаточных фрагментов полимера.
В процессе подготовке оптических кабелей с покрытием среднего диаметра инструмент используют после удаления наружной защитной трубки, если она имеется. Волокно вводят в соответствующую зону захвата без чрезмерного поперечного усилия, после чего снимают слой покрытия на выбранную длину. Затем оголённую часть очищают согласно регламенту подготовки волокна. При обнаружении повышенного усилия съёма работу прекращают и сверяют размерные допуски: принудительная зачистка неподходящего волокна повышает вероятность микротрещин, которые ухудшают механическую прочность оптического соединения.
Характеристики
- Тип изделия: ручной инструмент для снятия полимерного покрытия.
- Операция: подготовка стеклянной оболочки оптического волокна.
- Типичный наружный диаметр оболочки: 400 мкм.
- Типичный наружный диаметр покрытия: 600 мкм.
- Типичная размерная пара (оболочка/покрытие): 400/600 мкм.
- Подбор: по фактическим размерам волокна и рекомендациям его изготовителя.
- Совместимость с конкретным типом покрытия следует проверять опытной зачисткой.
Отрасли применения
- Сборка волоконной линии с покрытием 600 мкм.
- Оконцевание волокон для измерительных и испытательных установок.
- Подготовка открытого стеклянного участка перед сваркой и соединением.
- Производственные и сервисные операции с нестандартными диаметрами волокна.
