Поставщик
|
New Imaging Technologies |
|
Типы изделий
|
камеры |
|
Разрешение
|
640x512 |
|
Тип сенсора
|
InGaAs |
|
Тип камеры
|
SWIR |
|
ИК диапазон
|
SWIR |
|
Частота кадров
|
230 Гц |

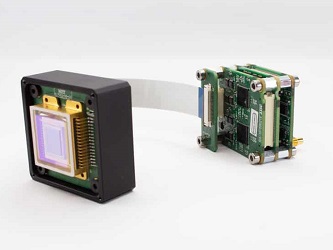

Камера WiDy SenS 640M-ST OEM FLEX от New Imaging Technologies с контролем температуры поставляется вместе с монохромным сенсором T-Cooled NSC1601T-SI .
Технические характеристики SWIR камер WiDy SenS 640M-ST OEM FLEX от New Imaging Technologies:
|
Параметр |
Значение |
|
Разрешение |
640(H)x512(V) |
|
Время экспозиции |
От 10 мксек до 220 мсек для ITR; От 100 мксек до 220 мсек для IWR; Макс. время для Log режима: 10 мсек. |
|
Спектральный диапазон |
От 900 до 1700 нм |
|
Динамический диапазон |
120 дБ для Log; 63 дБ для CTIA (низкое усиление); 49 дБ для CTIA (высокое усиление). |
|
Фотоэлектронная ёмкость (для CTIA) |
>17 ke- (высокое усиление); > 380 ke- (низкое усиление). |
|
АЦП |
14 бит |
|
Шум сенсора |
< 50 e- (с CDS) для высокого усиления; < 270 e- для низкого усиления; < 340 e- для Log. |
|
Частота кадров |
До 230 Гц, полный кадр |
|
Триггер |
Вход / Выход (LVTTL), возможность выбора задержки. |
|
Потребляемая мощность |
Камера (стандартный режим): 2.3 Вт; Термоэлектрическое охлаждением: 3.2 Вт. |
|
Диапазон напряжения |
От 5 В до 12 В (номинально 12 В), Camera Link |
|
Тип крепления |
C-Mount |
|
Температурный диапазон |
От -10 до 71 °C |
|
Вес |
< 215 г |
Применения SWIR камер WiDy SenS от New Imaging Technologies
Обладая уникальными характеристиками и возможностями, высокой чувствительностью и широким динамическим диапазоном, камеры WiDy SenS идеально подходят для множества применений. Разрешение камеры 640x512 пикселей обеспечивает удобное поле обзора для проверки полупроводниковых или солнечных батарей. Линейный режим работы позволяет использовать его в качестве инструмента диагностики луча, когда его широкий динамический диапазон можно использовать для мониторинга процессов аддитивного производства. Опция стробирования и лучшая производительность на рынке предоставят вам расширенные возможности для применений в области защиты и безопасности.
Производственный контроль на производстве полупроводниковых технологий
Инспекция стала одним из ключевых процессов в полупроводниковой промышленности: обнаружение дефектных изделий на производственной линии помогает повысить продуктивность и общую производительность одной из крупнейших отраслей промышленности.
В последние годы спектральный диапазон SWIR был признан одним из лучшим для контроля полупроводников. InGaAs камера (900-1700 нм) идеально подходит для детектирования сквозь кремний, к примеру, обнаружения трещин и дефектов на пластинах или панелях солнечных батарей или анализа неисправностей интегральных схем. Камеры такого класса должны иметь оптимальное соотношение цена/ качество, для облегчения интеграции в производственные линии. Ниже демонстрируется преимущество SWIR камеры по сравнению с камерой видимого диапазона при обнаружении дефектов.
Демонстрация работы SWIR камеры
Лазерное применение
SWIR камеры, обладая широким спектром (900 – 1700 нм), находят применение для регулировки мощности лазерного излучения. Технология компании NIT позволяет преодолеть обычные эффекты насыщения и эффекты “blooming”, возникающие в любой стандартной камере, подвергаемой воздействию мощного лазерного излучения.
Области применения:
- Лазерная коммуникация;
- Лазерное слежение до 10 кГц;
- Лазерное выравнивание и профилирование луча;
- Активная визуализация.
Системы безопасности и наблюдения
Дистанционное наблюдение, наблюдение в суровых погодных условиях - это те применения, которые обычно используют CMOS камеры видимого диапазона. Компания New Imaging Technologies предложила эффективное решение для ночного видения и УФ визуализации, используя запатентованную технологию NIT MAGIC. Также SWIR диапазоне возможна визуализации в условиях тумана и атмосферной турбулетности. Атмосферная турбулентность, видимость через туман может быть достигнута в дальнем ИК диапазоне (SWIR).
SWIR диапазон - новый способ детектирования для систем безопасности
Многие считают SWIR камеры одной из самых универсальных технологий для секторов обороны и безопасности. Предоставляя способность идентифицировать или распознавать цель (например, по сравнению с MWIR и LWIR диапазонами), SWIR камера также обеспечивает лучшею видимость в суровых погодных условиях (туман, дым). Благодаря низкому шуму считывания и большому динамическому диапазону SWIR камеры, например, серии WiDy SenS, могут справиться с непростыми требованиями в области обороны и безопасности.
Синхронизированная визуализация
Синхронизированная визуализация обеспечивает возможность отображения фрагмента кадра определенной глубины. Области применения разнообразны, включая наблюдения через объекты, затрудняющие ведение наблюдения (суровые погодные условия), оценку расстояния и локализацию препятствий. Устройства обработки изображений должны быть достаточно быстрыми для приема отраженного света.
SWIR камеры New Imaging Technologies обладают высокой точностью, малым эффективным временем экспозиции, коротким временем нарастания и максимальным динамическим диапазоном, что позволяет охватить широкий спектр применений.
|
Принцип синхронизированной визуализации |
2 режима SWIR камеры серии WiDy SenS |
|
Вебинар по синхронизированной визуализации |
Камера WiDy SenS: режим синхронизированной визуализации |
Демонстрация работы камеры WiDy SenS в различных плотных дымовых средах
Сварка и аддитивное производство
При сварке и аддитивном производстве широко используют камеры для проверки деталей или контроля процессов. Однако процесс сверки обладает чрезвычайно высокой освещенностью с сильным контрастом, сопровождается дымом и пылью, поэтому визуализация процесса проблематична. При использовании нейтральных фильтров был найден оптимальный режим с уменьшенным временем экспозиции, но низким динамическим диапазоном для существующих камер, что не позволяло регистрировать важные детали.

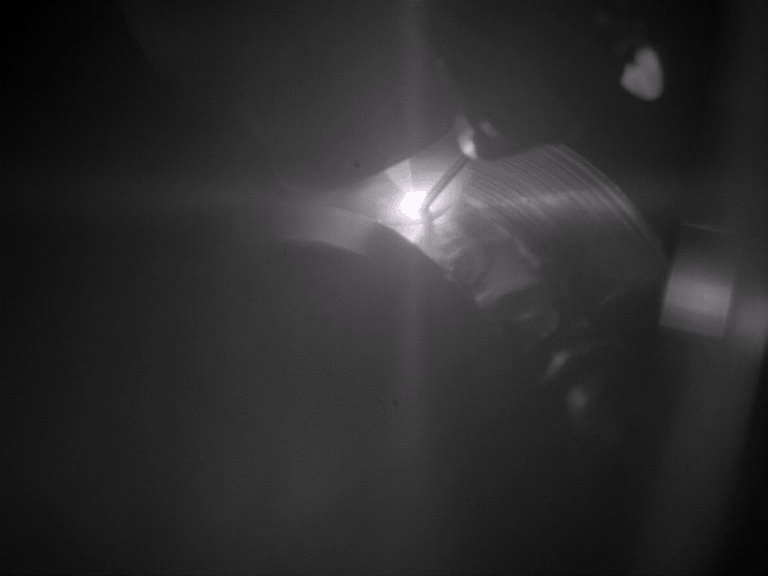

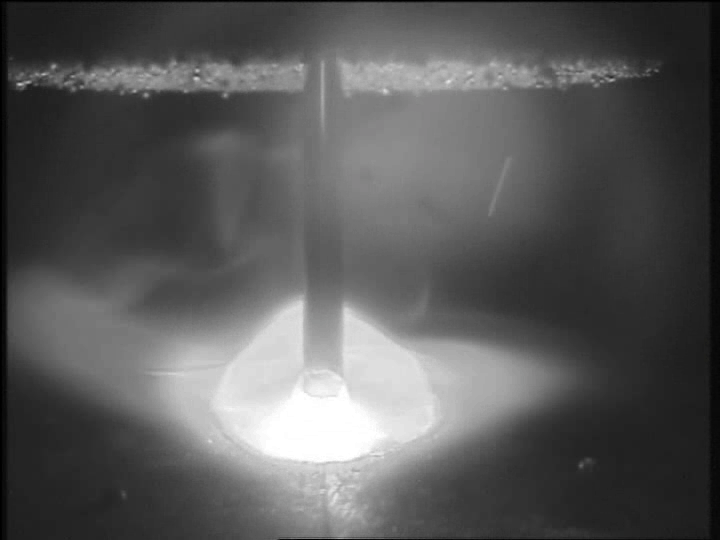

Компания New Imaging Technologies решила данную проблему, предлагая высококачественные изображения сварочной ванны без насыщения и светового ореола. Фильтры больше не нужны. Благодаря собственному широкому динамическому диапазону SWIR камер NIT - до 140 дБ или 120 дБ для SWIR камер - сварочную дугу, а также скосы можно одновременно увидеть на одном изображении. Все соответствующие параметры могут контролироваться без какой-либо обработки изображения.
Использование SWIR камер серии WiDy SenS дает более ценную информацию для процессов аддитивного производства благодаря ИК диапазону (900 - 1700 нм). Контроль температурной однородность и геометрии сварочной ванны.
Использование SWIR камеры для аддитивного производства
|
|
|
