Описание

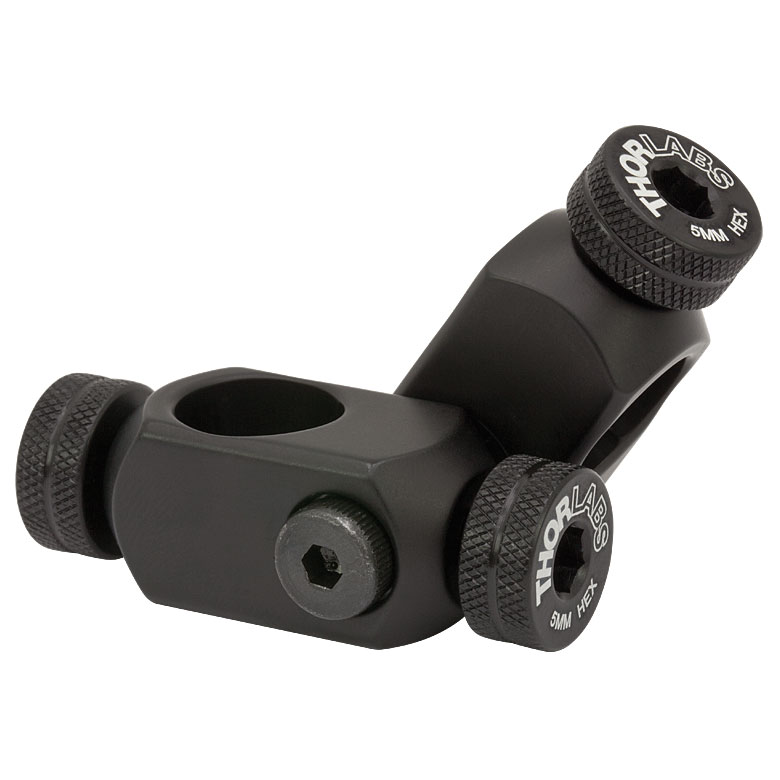

SWC/M — угловой зажим для крепления стержня диаметром 1/2 дюйма (12,7 мм). Поворотное соединение позволяет менять взаимную ориентацию элементов в пределах 360°, после чего положение фиксируется шестигранным ключом 5 мм.
Зажим применяется при сборке компактных пространственных конструкций, где обычное прямое соединение стержней не обеспечивает нужного направления. Поворотный интерфейс позволяет подвести держатель к образцу, детектору или оптическому элементу сбоку без изготовления специального углового кронштейна.
Настройку производят при ослабленном фиксирующем механизме, затем проверяют отсутствие смещения после затяжки. Из-за возможного изменения момента сил в наклонной конфигурации перед работой оценивают массу прикреплённого оборудования и длину плеча.
Диаметр стержня 12,7 мм является важным посадочным размером. Установка компонента другого диаметра без предназначенного переходника может дать недостаточную площадь контакта и привести к проскальзыванию.
Поворот на полный круг означает возможность установки угла, но не наличие градуированной высокоточной угломерной платформы. Для количественного измерения угла используют внешнюю шкалу или специальный поворотный столик.
Для корректной интеграции SWC/M в измерительный стенд полезно до установки составить перечень сопрягаемых деталей, определить последовательность механической сборки и выполнить контрольную проверку после окончательной фиксации. Это позволяет обнаружить несовместимость резьб, перекрытие доступа и нежелательные механические напряжения до начала измерений.
При эксплуатации важно различать гарантированные параметры изделия и характеристики всей экспериментальной системы. Общая точность, стабильность сигнала и воспроизводимость результата зависят от соседних узлов, качества юстировки, подготовки кабелей и внешней среды. Поэтому оценивать оборудование следует по измерениям на собранной установке, не приписывая отдельному компоненту свойства других приборов.
Режим обслуживания определяется характером контактов, подвижных механизмов и материалов: механические поверхности защищают от загрязнений, а электрические соединения контролируют на отсутствие повреждений и замыканий. После перемещения стенда целесообразна повторная проверка положения функциональных элементов и исходных сигналов.
Характеристики
- Артикул: SWC/M
- Совместимый диаметр стержня: 12,7 мм
- Поворот при настройке: 360°
- Ключ для затяжки: 5 мм
- Функция: угловая механическая фиксация
Отрасли применения
- Оптомеханические стенды: крепление держателей под произвольным углом
- Микроскопия: позиционирование вспомогательной подсветки
- Лазерные эксперименты: установка экранов и лёгких датчиков
- Лабораторная оснастка: сборка перестраиваемых опорных конструкций
