Описание

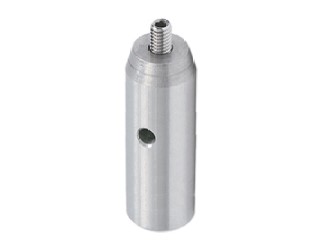

Артикул APTR40/M — техническое решение АЗИМУТ ФОТОНИКС для лабораторных и встраиваемых оптических систем. APTR40/M служит жесткой вертикальной или горизонтальной опорой для держателей оптики. Длина 40 мм подходит для низкопрофильных сборок, где требуется разместить компонент близко к поверхности стола или макетной плиты.
APTR40/M создает короткую опорную колонну полудюймового формата. Диаметр 12,7 мм обеспечивает совместимость с распространенными зажимами, а длина 40 мм помогает приблизить ось держателя к основанию и уменьшить консольное плечо. Жесткость такого соединения полезна при работе с чувствительными к вибрации зеркалами и объективами.
Характеристики
- Наружный диаметр: 12,7 мм
- Длина: 40 мм
- Тип: опорный стержень для оптического держателя
- Исполнение: метрическая серия
- Совместимость: держатели и основания под полудюймовый пост
Стабильность узла определяется не только самим стержнем, но и глубиной его фиксации в держателе, состоянием прижимного винта и жесткостью основания. Чем меньше консольный вылет и масса закрепленной оптики, тем выше собственная частота конструкции и ниже чувствительность к вибрациям.
Перед затяжкой APTR40/M поверхности контакта основания и зажима очищают от стружки и частиц. Стержень фиксируют достаточным моментом без срыва резьбы; после установки нагрузки проверяют, не возникает ли проворот при регулировке держателя.
Отрасли применения
- Лазерные лабораторные стенды
- Оптические столы и макетные платы
- Крепление линз, зеркал и диафрагм
- Учебные комплекты по фотонике
- Контрольно-измерительные установки
Артикул APTR40/M может использоваться в проектах, где перечисленные параметры заранее включены в оптический расчет и спецификацию. Для оптомеханического поста основной критерий — не отрасль, а совместимость резьб, высоты оси, зажимов и требуемой жесткости конкретной сборки.
APTR40/M — простой, но критичный элемент оптомеханической цепочки. Правильно выбранная длина поста помогает снизить вибрации и сохранить юстировку лучше, чем высокая сборка с лишними переходниками.

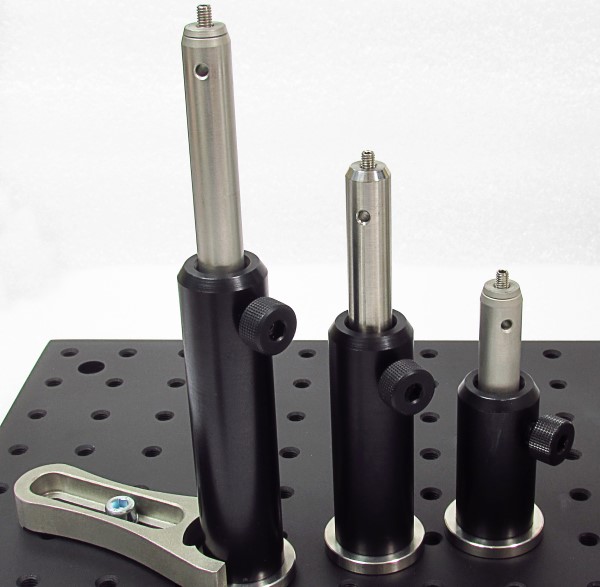

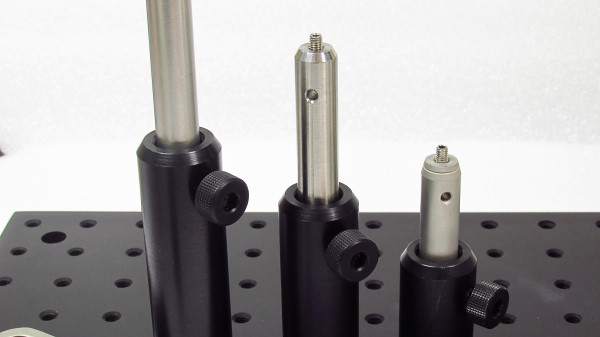

АЗИМУТ ФОТОНИКС представляет стержень опорный собственного производства для оптомеханических компонентов, который размещается в держателе серии APPH.
