Описание

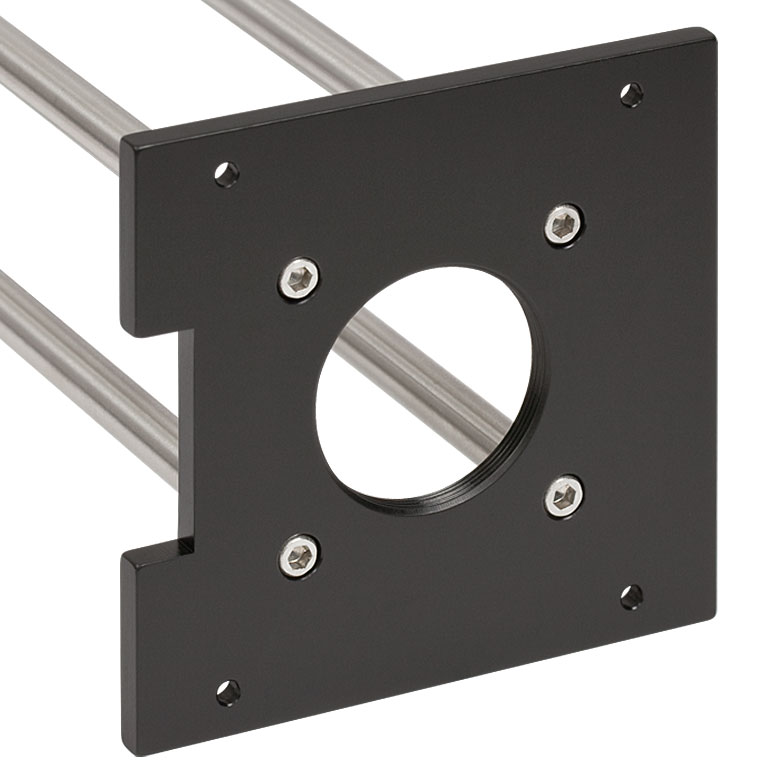

ST1CP — неподвижная переходная пластина для серии ST1XY, предназначенный для соединения резьбовых оптических тубусов по обе стороны XY-платформы. Ключевые параметры исполнения: сквозной интерфейс SM1; 4 крепёжных винта 4-40. Устройство включают в оптическую или механическую систему по его фактическим посадочным размерам, а не только по внешнему виду схожих компонентов.
Конструктивное назначение ST1CP определяется тем, как он взаимодействует с соседними узлами. Пластина заменяет штатную съёмную часть ST1XY и обеспечивает сквозной SM1-интерфейс, остающийся неподвижным относительно внешней сборки. Это важно при настройке системы со светонепроницаемыми тубусами. При проектировании важно заранее определить порядок монтажа: какие элементы окажутся внутри светового тракта, с какой стороны остаётся доступ к регулировке и как будет выполняться контроль положения.
Для эксплуатационной проверки ST1CP используют конкретный оптический или механический тест. В системе конфокальная микроскопия сначала устанавливают исходное положение, затем регистрируют изменение сигнала после регулировки либо замены детали. Это помогает отделить свойства самого изделия от ошибок центровки, неправильной установки или несовместимости соседних компонентов.
Вторая практическая задача — работа в условиях каркасные оптические тракты. Здесь проверяют крепление и геометрию рабочего объёма, а также то, можно ли извлечь устройство для обслуживания без изменения остальных настроек. Для оптических компонентов отдельно учитывают спектральный диапазон и полезную апертуру; для механических — резьбы, доступный ход и зазор до соседних деталей.
Выбор именно ST1CP оправдан там, где требуется соединения резьбовых оптических тубусов по обе стороны XY-платформы, при этом заданы ограничения сквозной интерфейс SM1; 4 крепёжных винта 4-40. Альтернативные модификации серии могут иметь иные крепления, оптическое покрытие или привод, поэтому их характеристики нельзя переносить на этот артикул без проверки. Границы рабочих температур, усилия и гарантированная точность приводятся только при наличии конкретного паспорта.
При включении ST1CP в монтажную ведомость фиксируют положение изделия, список сопрягаемых компонентов и порядок регулировки. Подтверждение работоспособности состоит из осмотра крепёжных интерфейсов, контрольного движения или измерения оптического сигнала и повторной проверки после фиксации. Это особенно полезно в установках, которые периодически перенастраиваются между сериями экспериментов.
Характеристики
- Артикул: ST1CP
- Конструкция: неподвижная переходная пластина для серии ST1XY
- Параметры исполнения: сквозной интерфейс SM1; 4 крепёжных винта 4-40
- Функция: соединения резьбовых оптических тубусов по обе стороны XY-платформы
- Особенность: Пластина заменяет штатную съёмную часть ST1XY и обеспечивает сквозной SM1-интерфейс, остающийся неподвижным относительно внешней сборки. Это важно при настройке системы со светонепроницаемыми тубусами.
- Контроль при установке: соблюдение механической и оптической совместимости
- Неуказанные паспортные пределы: не приписываются модели без подтверждения документацией
Отрасли применения
- Конфокальная микроскопия: использование устройства для соединения резьбовых оптических тубусов по обе стороны XY-платформы.
- Пространственная фильтрация: использование устройства для соединения резьбовых оптических тубусов по обе стороны XY-платформы.
- Каркасные оптические тракты: использование устройства для соединения резьбовых оптических тубусов по обе стороны XY-платформы.
- Исследовательские стенды: интеграция в сборки, в которых необходимы повторная настройка и документированная геометрия узлов.
