Описание

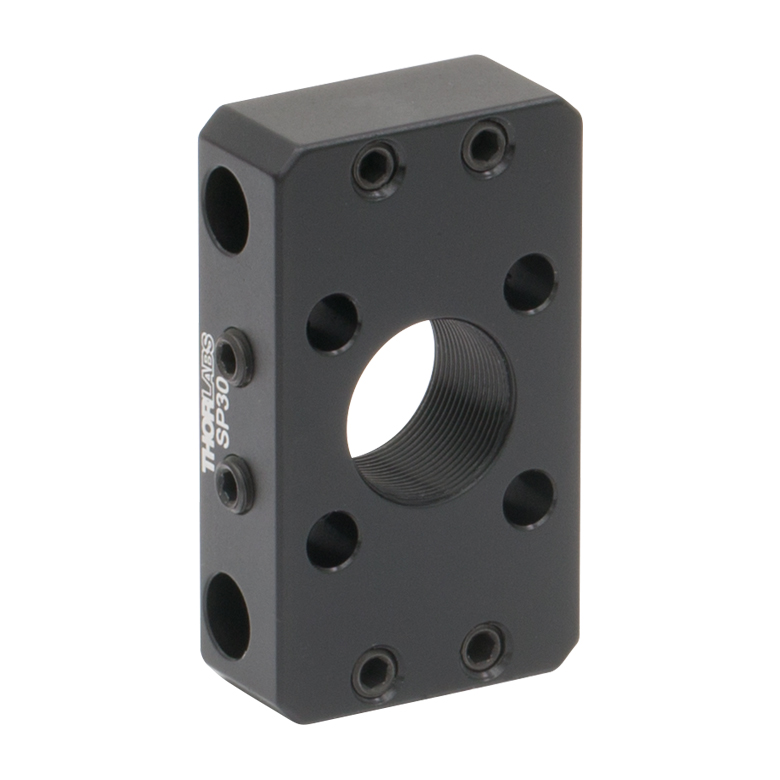

Угловой переход между двумя каркасами SP30 предназначен для: стыковка каркасов со стержнями, разнесёнными на 16 и 30 мм, под прямым углом. При сборке необходимо проверить геометрическую ось каждого присоединяемого каркаса и положение оптических элементов.
SP30 выполняет функцию «стыковка каркасов со стержнями, разнесёнными на 16 и 30 мм, под прямым углом» в оптической сборке. При выборе компонента необходимо учитывать не только его габариты, но и положение рабочей апертуры относительно направляющих и соседних креплений.
При сборке необходимо проверить геометрическую ось каждого присоединяемого каркаса и положение оптических элементов. Сборку выполняют в последовательности, которая сохраняет доступ к регулировочным и прижимным элементам после монтажа соседних узлов.
При установке оптики важно избегать чрезмерного прижима: механическое напряжение способно ухудшить форму волнового фронта или повредить тонкое покрытие. Контактные поверхности проверяют на частицы и перекос.
Рабочее положение контролируют по геометрии проходящего пучка. При необходимости положение элементов корректируют относительно соседних каркасных пластин, сохраняя соосность установки.
Использование в измерительном тракте предполагает совместимость посадочных размеров со стержнями, оправами и тубусами. Геометрическое сопряжение необходимо проверять отдельно от оптической совместимости элемента.
Во время обслуживания крепёж ослабляют последовательно, чтобы не передать ударное усилие на линзы и зеркала; после изменения положения повторно проверяют винтовые фиксаторы и отсутствие виньетирования.
При заказе и интеграции SP30 важно сопоставить артикул с чертежом сопрягаемых деталей. Размеры, которые не приведены в исходных данных, нельзя определять по внешнему сходству с другими модификациями семейства.
Для SP30 следует заранее предусмотреть технологический доступ при сборке и обслуживании. Если компонент скрыт другими элементами прибора, демонтаж соседних деталей может потребоваться даже для простой корректировки положения.
Эксплуатационные ограничения, такие как максимально допустимая нагрузка, сопротивление внешним воздействиям или допустимая температура, должны подтверждаться паспортом конкретного изделия. Без этих данных не следует назначать изделие несущим элементом ответственной системы.
Характеристики
- Артикул: SP30
- Тип и назначение: угловой переход между двумя каркасами
- Основная характеристика: стыковка каркасов со стержнями, разнесёнными на 16 и 30 мм, под прямым углом
- Исходная спецификация: Адаптер для соединения каркасных систем на 30 мм и 16 мм под углом 90°
- Конструктивная особенность: при сборке необходимо проверить геометрическую ось каждого присоединяемого каркаса и положение оптических элементов
Отрасли применения
- Оптические эксперименты с каркасными системами 16 мм
- Юстировка оптических осей и установка ограничителей пучка
- Монтаж учебных оптических трактов, фотометрических узлов и малогабаритных стендов
- Интеграция компонентов в приборные модули с ограниченным монтажным пространством
