Описание

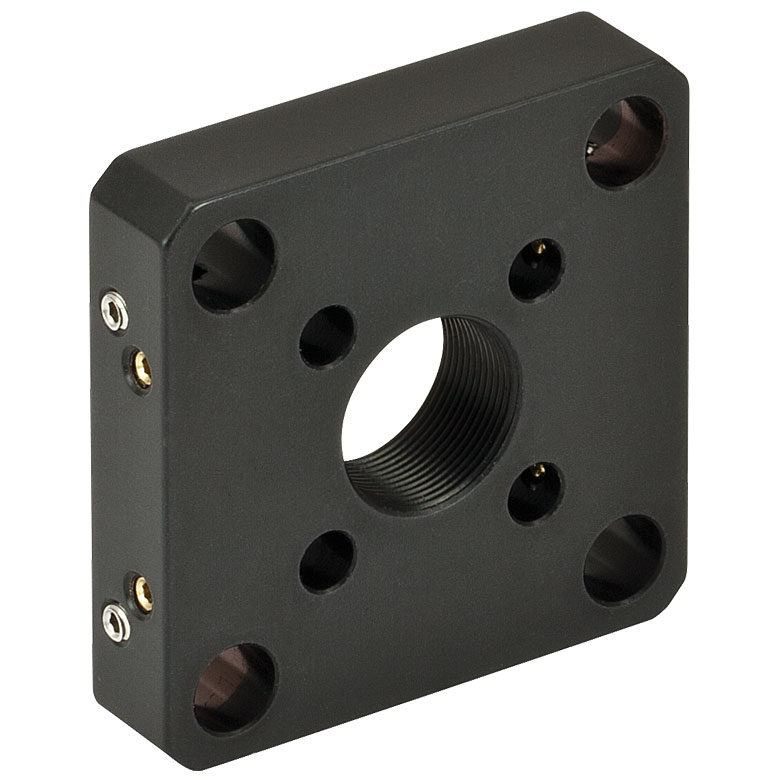

SP05 — соединительная переходная пластина для модульных оптических каркасных систем. Деталь выполняет конкретную механическую задачу: согласование двух разных шагов стержней. Её геометрия рассчитана на сопряжение с каркасными стержнями и другими элементами оптомеханической сборки, а не на самостоятельное размещение на поверхности без фиксации.
Ключевая конструктивная особенность модели — соединение 30-миллиметровой и 16-миллиметровой каркасных систем. Этот параметр определяет последовательность монтажа: сначала необходимо совместить оси каркасных стержней, после чего зафиксировать пластину и проверить, не изменилось ли положение оптического пучка. У переходных элементов одновременно контролируют геометрию обеих соединяемых систем.
Пластина SP05 используется при формировании жёстких оптических каналов, где положение линз, фильтров, диафрагм и детекторов привязано к системе стержней. В отличие от свободного размещения каждого узла на столе, каркас сохраняет относительные расстояния между элементами при переносе и перестройке измерительного блока.
Изделие выполняет механическую функцию; оно не изменяет спектр, поляризацию и мощность светового потока само по себе. Если через пластину проходит излучение, следует проверить фактический диаметр свободной апертуры и отсутствие контакта пучка с кромками. Для резьбовых посадок необходимы совместимые кольца и корректная толщина оптики.
Характеристики
- Артикул: SP05
- Тип: соединительная переходная пластина
- Каркасные системы: шаг 16 и 30 мм
- Особенность исполнения: соединение 30-миллиметровой и 16-миллиметровой каркасных систем
- Функция: согласование двух разных шагов стержней
- Дополнительные сведения по исходному каталогу: Пластина для соединения каркасных систем с разным расстоянием между креплениями 30 мм и 16 мм
Монтаж в каркасной системе
Перед установкой SP05 проверяют соосность проходящих через каркас деталей и соответствие крепежа. Нельзя заменять метрическую резьбу дюймовой без подходящего переходника: это приводит к повреждению отверстий и ухудшает повторяемость сборки.
При замене одного оптического узла полезно фиксировать порядок демонтажа и положение каркасных стержней. Для быстросъёмных элементов особенно важно избегать перекоса при повторной установке, поскольку даже небольшое смещение механической оси влияет на положение пятна на следующем элементе оптического тракта.
Отрасли применения
- Сборка компактных каркасных каналов коллимации и фокусировки лазерного или светодиодного излучения.
- Размещение фильтров, линз и оптических окон на общей механической оси.
- Модульные микроскопные и спектроскопические установки, требующие повторяемой геометрии.
- Испытательные стенды, где нужно демонтировать один компонент, не разбирая весь оптический путь.
- Лабораторная оптомеханика: механическая фиксация, переход между узлами и согласование шага стержней.
