Собранный формирующий усилитель FAST ComTec CR-S2-X

CR-S2-X – готовый одноканальный формирующий усилитель для обработки импульсов зарядочувствительных предусилителей. Прибор преобразует входной сигнал с быстрым фронтом и продолжительным экспоненциальным спадом в компактный гауссов импульс, одновременно подавляя часть электронного шума и обеспечивая дополнительное усиление.

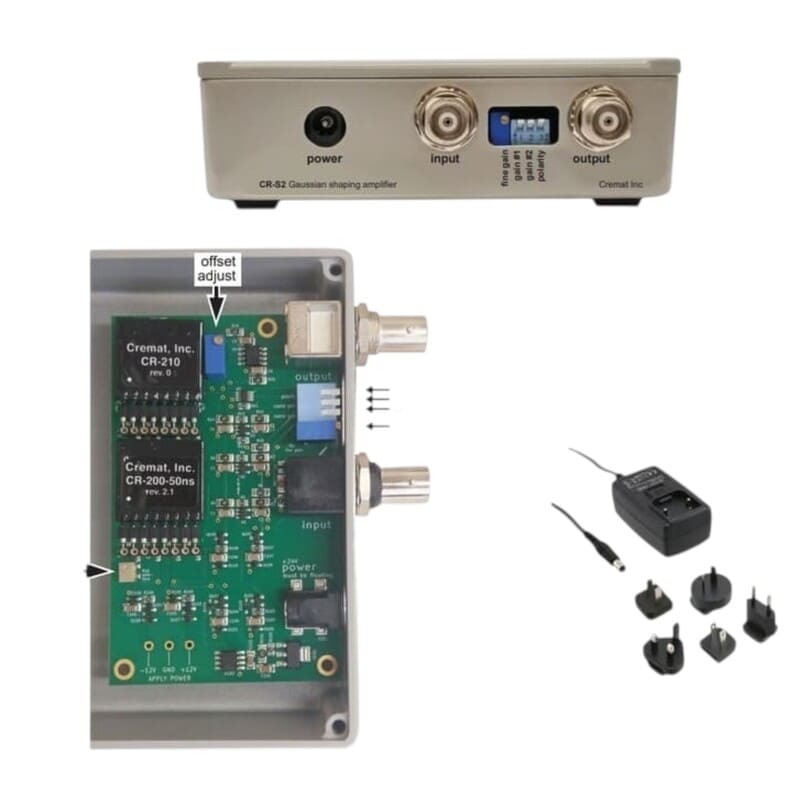

В отличие от отдельных модулей CR-200, CR-S2-X поставляется в собранном виде. Внутри алюминиевого корпуса установлены оценочная плата CR-160, формирующий усилитель CR-200 выбранного времени формирования и модуль восстановления базовой линии CR-210. Внешний блок питания входит в комплект.

При заказе необходимо выбрать время формирования от 50 нс до 8 мкс. Установленное исполнение CR-200 определяет длительность и ширину выходного импульса.

Варианты исполнения

CR-S2-50ns

Самое быстродействующее исполнение для коротких входных сигналов и высокой частоты регистрации событий.

• Время формирования: 50 нс;
• FWHM выходного импульса: 150 нс;
• Диапазон усиления: от 0 до ×800;
• Входной шум: 11 мкВ RMS.

CR-S2-100ns

Быстродействующий вариант с полным диапазоном регулировки усиления до ×1000.

• Время формирования: 100 нс;
• FWHM выходного импульса: 250 нс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 7 мкВ RMS.

CR-S2-250ns

Исполнение с промежуточным соотношением быстродействия и шумовой фильтрации.

• Время формирования: 250 нс;
• FWHM выходного импульса: 590 нс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 5 мкВ RMS.

CR-S2-500ns

Универсальный вариант для импульсных и спектрометрических измерительных систем.

• Время формирования: 500 нс;
• FWHM выходного импульса: 1,2 мкс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 3,4 мкВ RMS.

CR-S2-1µs

Сбалансированное исполнение для широкого круга лабораторных задач.

• Время формирования: 1 мкс;
• FWHM выходного импульса: 2,4 мкс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 2,3 мкВ RMS.

CR-S2-2µs

Вариант для более продолжительных сигналов и усиленной фильтрации шума.

• Время формирования: 2 мкс;
• FWHM выходного импульса: 4,7 мкс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 1,8 мкВ RMS.

CR-S2-4µs

Исполнение для сравнительно медленных детекторных сигналов и систем с умеренной частотой событий.

• Время формирования: 4 мкс;
• FWHM выходного импульса: 9,4 мкс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 1,4 мкВ RMS.

CR-S2-8µs

Вариант с наиболее продолжительным временем формирования и минимальным входным шумом среди доступных исполнений.

• Время формирования: 8 мкс;
• FWHM выходного импульса: 19 мкс;
• Диапазон усиления: от 0 до ×1000;
• Входной шум: 1,1 мкВ RMS.

Технические характеристики:
