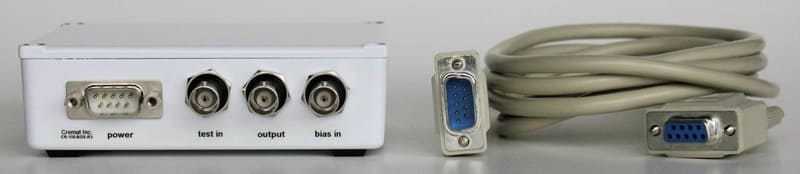

CR-150-INST-D9 – готовый испытательный узел для подключения и оценки зарядочувствительных предусилителей CR-110, CR-111, CR-112 и CR-113. В отличие от отдельной платы CR-150, данное исполнение уже установлено в экранирующий алюминиевый корпус и снабжено внешними разъёмами.
Модуль позволяет подключить детектор, подать на него напряжение смещения, ввести контрольный импульс и передать выходной сигнал предусилителя на последующий формирующий усилитель или измерительное оборудование. Такая конструкция сокращает объём самостоятельных монтажных работ и подходит для лабораторной проверки компонентов, разработки детекторных систем и проведения экспериментальных измерений.
Для питания используется девятиконтактный разъём D-Sub. Модуль может получать питание от спектрометрического усилителя CSA4 либо от другого совместимого спектрометрического оборудования с подходящим выходом питания. Соединительный кабель D-Sub 9 длиной 1,5 м входит в комплект.
Преимущества:
- Готовая сборка на базе оценочной платы CR-150;
- Совместимость с предусилителями CR-110–CR-113;
- Алюминиевый корпус для защиты чувствительных цепей от внешних помех;
- Отдельные BNC-разъёмы для входа детектора, выхода, тестового сигнала и напряжения смещения;
- Питание через разъём D-Sub 9;
- Кабель питания длиной 1,5 м в комплекте;
- Возможность питания от CSA4 или другого совместимого спектрометрического усилителя;
- Удобное решение для испытаний и лабораторных установок.
Области применения:
CR-150-INST-D9 можно использовать для первичной проверки предусилителей серии CR-11X, построения экспериментальных детекторных трактов, подключения радиационных детекторов и отладки спектрометрических систем. Корпус обеспечивает более удобное и защищённое подключение по сравнению с открытой оценочной платой.
Электрические характеристики готового тракта зависят от установленного предусилителя. CR-110 обеспечивает наибольшую чувствительность, а CR-111, CR-112 и CR-113 рассчитаны на последовательно увеличивающийся диапазон входного заряда.
Технические характеристики:
|
Характеристики |
Значение |
|
Модель |
CR-150-INST-D9
|
|
Артикул для заказа |
HY229 |
|
Количество каналов |
1 |
|
Совместимые предусилители |
CR-110, CR-111, CR-112, CR-113 |
|
Базовая плата |
CR-150 |
|
Корпус |
Алюминиевый, экранирующий |
|
Сигнальные разъёмы |
BNC |
|
Разъём питания |
D-Sub 9 |
|
Длина комплектного кабеля |
1,5 м |
|
Источник питания |
CSA4 или совместимое спектрометрическое оборудование |
